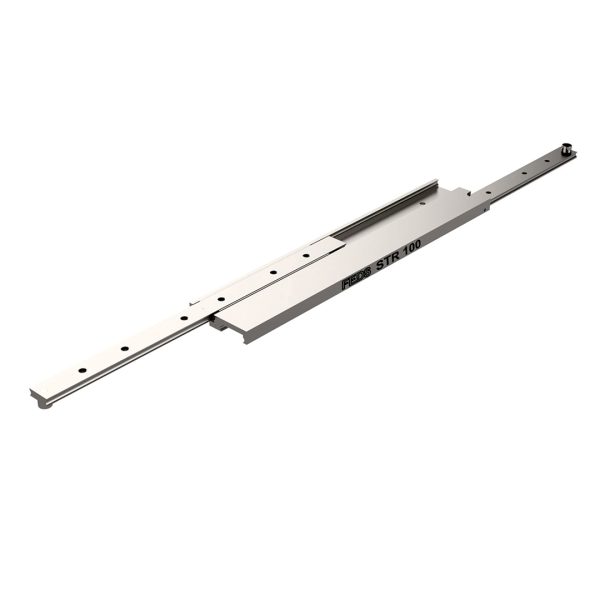

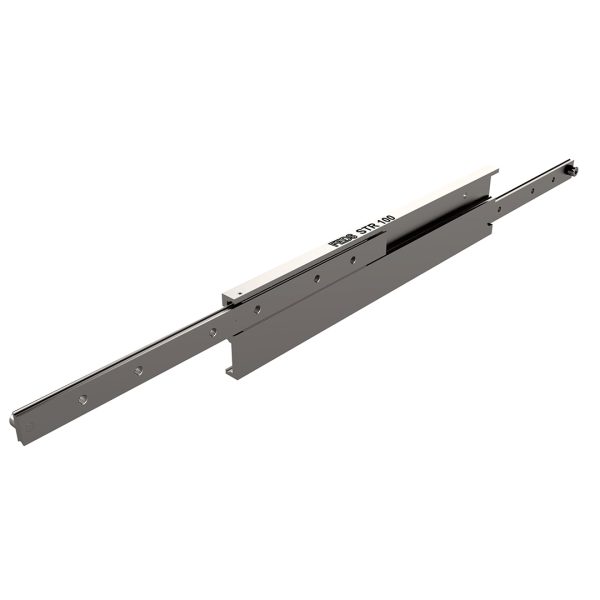

STR 텔레스코픽 가이드
STR은 Professional Partial Extension Telescopic Slides 제품군에 속하는
고하중 텔레스코픽 가이드입니다.
카탈로그상 STR6014, STR8017, STR10022 세 가지 단면 규격으로 구성되며, 설치 길이와 확장 길이, 하중 조건에 따라 모델을 선택할 수 있습니다.
STR 시리즈는 냉간 인발 탄소강 C45E+C 레일과 정밀 밀링 레이스웨이, 볼 케이지 및 볼 베어링 구조를 기반으로 제작된 산업용 슬라이드 레일입니다.
기본적으로 장비 트레이, 산업용 서랍, 특장차 장비함, 선박 설비, 유지보수용 확장 프레임 등에 적용할 수 있으며,
특히 짧은 단면폭 대비 높은 하중 지지가 필요한 구조에서 검토하기 좋은 제품입니다.
카탈로그에는 Professional Partial Extension으로 표기되어 있으나, 규격표의 주요 모델은 설치 길이 L과 확장 길이 D가 동일하게 표기되어 있습니다.
실제 적용 시에는 필요한 확장 거리, 장착 방향, 하중 중심, 처짐 조건을 함께 확인해 선정하는 것이 중요합니다.
주요 특징
- Professional Partial Extension 계열: 카탈로그상 STR 계열 부분 확장 텔레스코픽 슬라이드로 분류됩니다.
- 다양한 단면 규격: STR6014, STR8017, STR10022 세 가지 하중 등급으로 선택할 수 있습니다.
- 고하중 대응: 규격에 따라 1쌍 기준 최대 약 435 kg 수준까지 검토할 수 있습니다.
- C45E+C 레일: 냉간 인발 탄소강 레일에 정밀 밀링 레이스웨이를 적용했습니다.
- 정밀 볼 베어링 슬라이딩: 볼 케이지와 볼 베어링 구조로 안정적인 직선 운동을 제공합니다.
- 아연도금 표면처리: 10-12 μm 전해 알칼리 아연도금으로 기본적인 부식 저항성을 확보합니다.
- 넓은 사용 온도: 적절한 윤활 조건에서 -20°C부터 +250°C까지 적용 가능합니다.
- 레이스웨이 경화 옵션: H 옵션 적용 시 레이스웨이를 58-62 HRC 수준으로 경화하여 내마모성과 수명을 향상시킬 수 있습니다.
- 카운터싱크 옵션: F 옵션으로 외측 빔 카운터싱크 가공을 검토할 수 있습니다.
- 스테인리스 부품 옵션: SB, SC, SA 옵션으로 스테인리스 볼, 케이지, 스토핑 핀 및 볼트를 선택할 수 있습니다.
적용 분야
- 산업용 장비 트레이: 기계 내부 모듈, 전장 박스, 계측 장비, 유지보수용 확장 구조
- 특장차 및 소방 차량: 공구함, 장비 보관함, 응급 장비 트레이, 이동식 수납 구조
- 선박 및 해양 설비: 장비 점검 트레이, 수납함, 유지보수 프레임
- 자동화 설비: 작업자 접근이 필요한 검사 장비, 교체식 모듈, 부품 공급 장치
- 전장 및 배터리 트레이: 전기 장치, 배터리 팩, 제어반 내부 유닛의 확장 구조
- 산업용 서랍 및 랙: 반복 확장과 안정적인 지지가 필요한 중하중·고하중 서랍 구조
제품 분류
| 제품군 | 텔레스코픽 가이드 / 슬라이드 레일 |
|---|---|
| 모델 | STR |
| 카탈로그 표기 | Professional Partial Extension Telescopic Slides / STR Type |
| 확장 방식 | 부분 확장형 계열 / Partial Extension Series |
| 확장 방향 | 단방향 확장 |
| 레일 재질 | Cold-drawn carbon steel C45E+C, EN 10277 |
| 표면처리 | Electrolytic alkaline zinc coating, 10-12 μm |
| 사용 온도 | -20°C ~ +250°C, 적정 윤활 및 열팽창 고려 조건 |
| 주요 용도 | 산업용 장비 트레이, 특장차 장비함, 선박 설비, 전장 장비 확장 프레임, 유지보수용 서랍 구조 |
상세 규격 요약

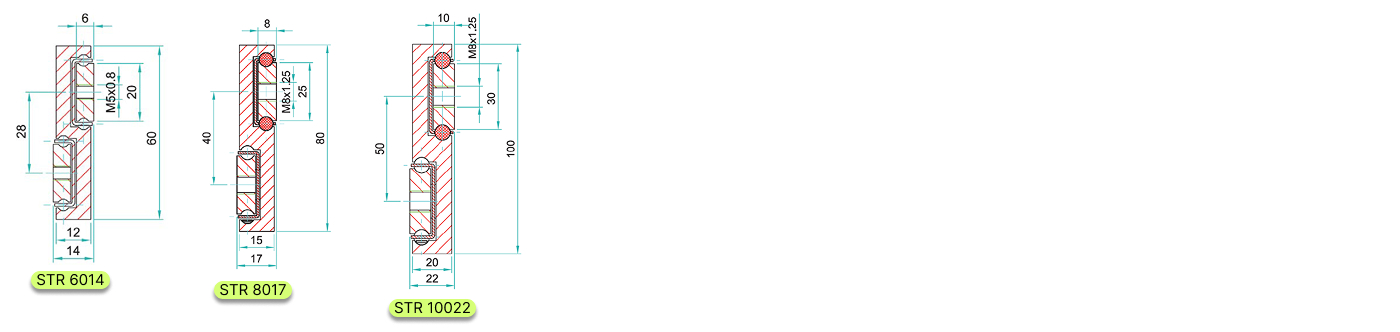

| 시리즈 | 단면 기준 | 중량 | 제작 길이 L | 확장 거리 D | 하중 범위 | 비고 |
|---|---|---|---|---|---|---|
| STR6014 | 60 × 14 mm급 | 5.1 kg/m | 200-1200 mm | 200-1200 mm | 20-260 kg/pair | 중하중 슬림형 구조 |
| STR8017 | 80 × 17 mm급 | 8.2 kg/m | 200-1600 mm | 200-1600 mm | 60-300 kg/pair | 중하중·장거리 확장 구조 |
| STR10022 | 100 × 22 mm급 | 13.1 kg/m | 200-2000 mm | 200-2000 mm | 50-435 kg/pair | 고하중·대형 트레이 구조 |
※ 위 하중 값은 1쌍 기준이며, 카탈로그상 직립 설치 및 균등 하중 조건을 기준으로 합니다.
실제 적용 시에는 설치 방향, 프레임 강성, 편하중, 충격하중, 체결 방식에 따라 허용 하중이 달라질 수 있습니다.
시리즈별 선정 기준
| 모델 | 선정 포인트 | 추천 적용 |
|---|---|---|
| STR6014 | 폭이 좁고 비교적 가벼운 중하중 트레이에 적합합니다. | 소형 장비함, 공구함, 점검 트레이 |
| STR8017 | 하중과 길이 여유가 필요한 일반 산업용 트레이에 적합합니다. | 특장차 장비 트레이, 산업용 서랍, 유지보수 프레임 |
| STR10022 | 가장 높은 하중과 긴 제작 길이가 필요한 대형 구조에 적합합니다. | 고하중 장비 트레이, 대형 배터리 트레이, 선박·차량 장비함 |
설치 방향별 하중 기준
| 설치 방향 | 적용 하중 기준 | 검토 사항 |
|---|---|---|
| 직립 설치 | 카탈로그 정격 하중 기준 적용 | 1쌍의 레일을 직립 상태로 설치하고, 하중을 균등 분포시키는 조건입니다. |
| 수평 설치 | 하중 약 60-80% 감소 | 실사용 가능 하중은 정격의 약 20-40% 수준으로 낮춰 검토하고, 처짐 증가를 고려해야 합니다. |
| 편하중 / 충격하중 | 추가 안전율 적용 필요 | 무게 중심이 한쪽으로 치우치거나 차량·선박 진동이 있는 경우 여유 하중을 크게 잡아야 합니다. |
옵션 안내
| 옵션 | 내용 | 적용 목적 |
|---|---|---|
| H | Hardened raceways | 레이스웨이 경화로 내마모성과 수명 향상 |
| V | V-shaped channel raceways | 일부 고하중 모델의 레이스웨이 보강 옵션 |
| F | One outer beam countersunk | 외측 빔 체결부 카운터싱크 가공 |
| SB / SC / SA | Stainless steel ball bearings, cages, stopping pins and bolts | 부식 환경 또는 스테인리스 부품 요구 조건 대응 |
선정 포인트
- 필요 확장 거리: 실제 필요한 확장 거리를 확인하고 설치 길이 L과 확장 길이 D를 함께 검토해야 합니다.
- 설계 하중: 적재물 중량, 프레임 중량, 작업 중 추가 하중을 합산해 검토해야 합니다.
- 단면 크기: STR6014, STR8017, STR10022는 높이, 폭, 중량, 하중 범위가 다르므로 설치 공간과 하중 조건을 함께 검토해야 합니다.
- 설치 방향: 직립 설치와 수평 설치의 허용 하중 차이가 크므로 반드시 확인해야 합니다.
- 처짐 검토: 카탈로그 기준 처짐은 최대 1% 조건으로 계산되므로, 장비 허용 처짐과 비교해야 합니다.
- 체결 방식: 모든 고정 홀을 사용하고 하중을 inner beam 전체에 균등 분포시키는 것이 중요합니다.
- 진동 및 충격: 차량, 선박, 이동 장비는 반복 진동과 충격을 고려해 여유 하중을 확보하는 것이 좋습니다.
- 사용 환경: 실내·실외, 해양, 염분, 습기, 온도, 분진, 윤활 조건을 함께 검토해야 합니다.
- 수명 조건: 반복 사용 횟수가 많은 경우 H 옵션 레이스웨이 경화와 적정 윤활 관리가 중요합니다.
STR 적용이 적합한 경우
- 장비 트레이 또는 서랍형 구조를 안정적으로 확장해야 하는 경우
- 설치 공간 대비 높은 하중 지지가 필요한 경우
- 특장차, 소방 차량, 선박 장비처럼 진동과 충격이 있는 환경에 적용하는 경우
- 전장 박스, 공구함, 계측 장비, 배터리 트레이를 확장식으로 구성해야 하는 경우
- 하중에 따라 STR6014, STR8017, STR10022를 단계적으로 비교 선정해야 하는 경우
- 수평 설치가 필요한 경우 하중을 낮춰 검토하고 L 브라켓 등 보강 구조를 적용할 수 있는 경우
제품군 비교
| 모델 | 카탈로그 분류 | 특징 | 추천 용도 |
|---|---|---|---|
| STR | Partial Extension | 60/14, 80/17, 100/22급 구성 | 중하중·고하중 장비 트레이, 특장차 장비함 |

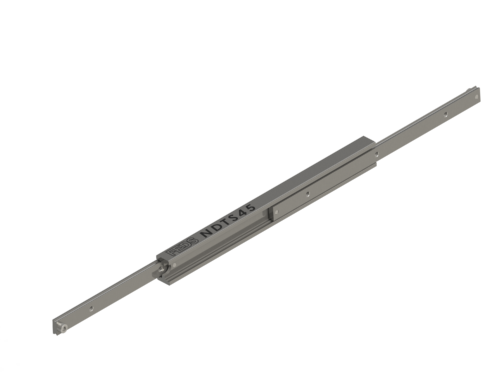

| NDTS | Full Extension | 30/20, 45/26급 구성 | 소형·중형 장비 트레이, 전장 장비 확장 구조 |
| MDOWS | Full Extension | MDOWS 계열 단면과 하중 범위 | 일반 산업용 완전 확장 트레이 |

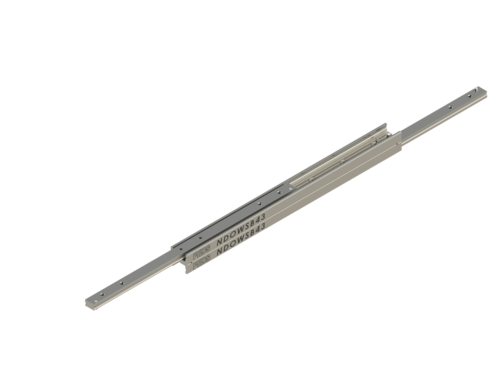

| NDOWS | Full Extension | 상대적으로 높은 하중 등급 | 고하중 장비 트레이, 유지보수 프레임 |
문의 시 확인 정보
STR 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.
- 필요 레일 길이: 예: 500 mm, 800 mm, 1200 mm, 1600 mm, 2000 mm 등
- 필요 확장 거리: 실제로 확장되어야 하는 거리
- 하중 조건: 적재물 무게, 프레임 무게, 총 하중
- 설치 방향: 직립 설치, 수평 설치, 측면 설치 여부
- 확장 상태: 확장 시 작업 위치, 무게 중심, 작업자 접근 거리
- 간섭 여부: 주변 프레임, 커버, 배선, 장비와의 간섭 가능성
- 사용 환경: 실내, 실외, 해양, 염분, 습기, 세척수, 진동, 충격 여부
- 고정 방식: 볼트 체결 위치, 브라켓 사용 여부, 체결면 구조
- 옵션 필요 여부: H, V, F, SB, SC, SA 등 옵션 적용 여부
- 도면 또는 사진: 장비 도면, 설치 공간 사진, 간단한 스케치
