제품 개요

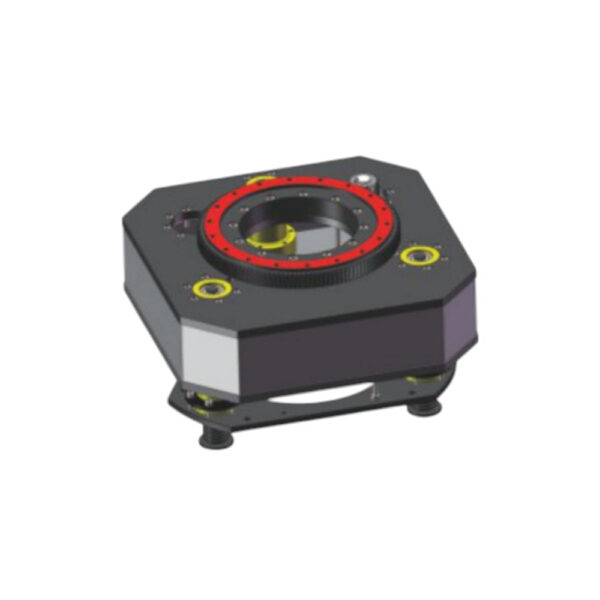

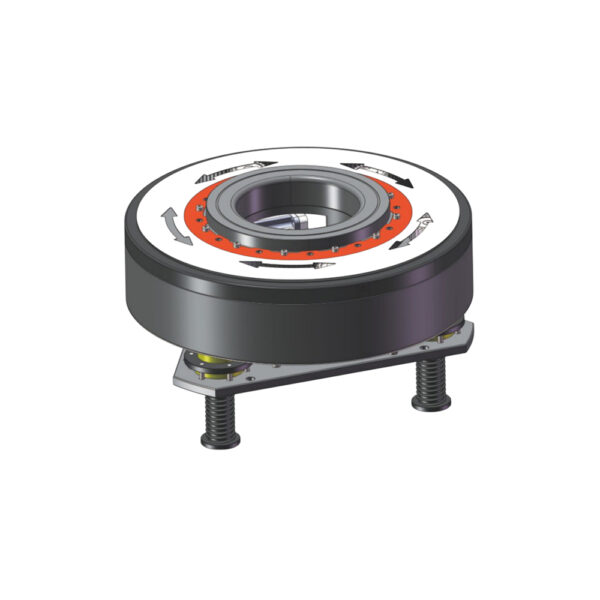

SJX 시리즈는 스크류 기반의 정밀 승강(Lifting) 구동과 90° 회전(Rotation) 기능을 하나의 모듈로 통합한 수직형 구동 유닛입니다.
서보 모터와 유성감속기(Planetary Reducer)를 적용하여 안정적인 승강 속도와 회전 위치 제어를 구현하며,
승강 리미트 센서와 회전 원점 센서에 SICK NPN-24V 타입을 적용해 자동화 설비에서의 반복 위치 검출에 적합합니다.

라인업은 SJX 350 / SJX 468 / SJX 520 3종으로 구성되며, 500kg급 경하중부터 1,000kg급 중하중, 1,500~2,000kg급 대하중까지 대응합니다.
AGV·AMR 리프팅 모듈, 물류 이송 방향 전환 장치, 자동화 승강·회전 스테이션 등에 적용할 수 있습니다.

모델명 구성

라인업 한눈에

카탈로그 전체 사양 비교표

SJX 520 모터 2단 사양

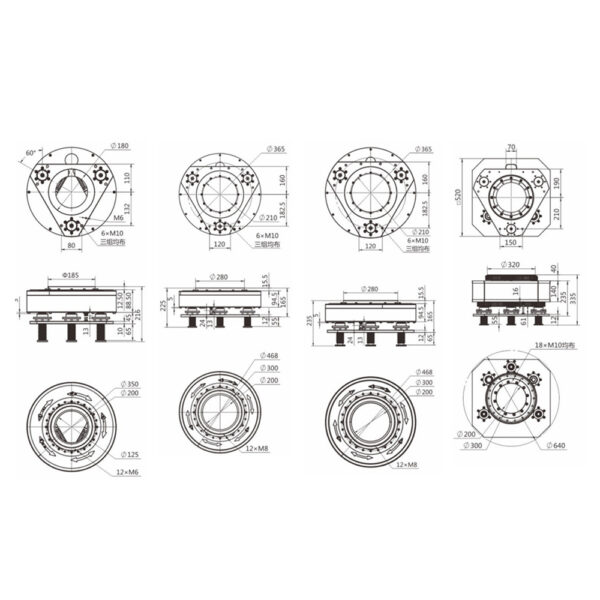

도면 주요 치수

한눈에 보는 모델 선택

주요 특징

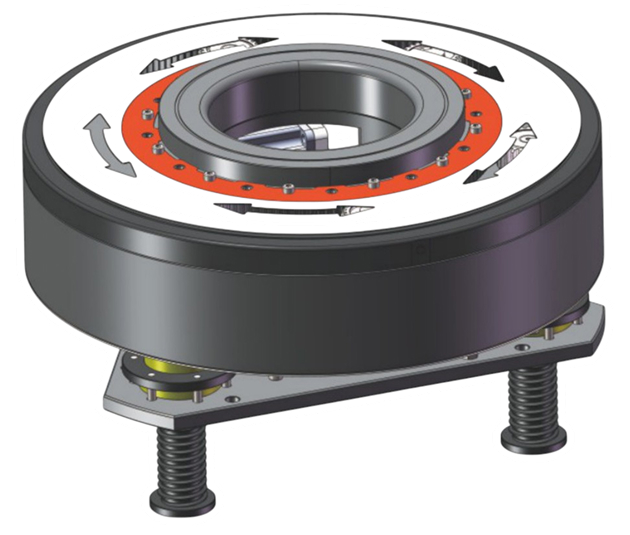

• 승강 + 90° 회전 일체형 구조 : 수직 승강과 방향 전환을 하나의 유닛으로 구성하여 장비 설계 공간을 절감합니다.
• 스크류 기반 정밀 승강 : T32×5, T36×6, T45×6 스크류 사양으로 하중별 안정적인 승강 구동을 구현합니다.
• 유성감속기 적용 : 승강부와 회전부 모두 Planetary Reducer 기반으로 구성되어 고하중 전달과 반복 구동에 적합합니다.
• 회전 변위 및 90° 회전 시간 명확화 : SJX 350은 1.21초, SJX 468은 1.78초, SJX 520은 1.01초 기준으로 90° 회전이 가능합니다.
• SICK 센서 적용 : 승강 리미트 센서와 회전 원점 센서 모두 N.O. NPN-24V 타입으로 구성됩니다.
• IP65 보호 등급 : 분진과 수분이 존재하는 산업 자동화 환경에 대응할 수 있습니다.
• 광범위 온도 윤활 : 감속기 윤활은 Grease 방식이며 -20~200℃ 범위로 표기되어 있습니다.

적용 분야

AGV·AMR 리프팅 모듈, 물류 이송 방향 전환 장치, 팔레트 승강 및 90° 회전 스테이션, 트레이/지그 이송 설비,
자동화 생산라인의 승강·회전 포지셔닝 장치, 중량물 이송 모듈, OEM 자동화 장비의 수직 구동부에 적용할 수 있습니다.
