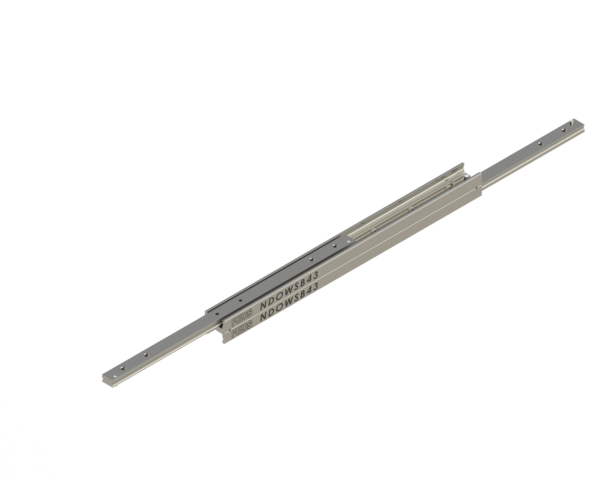

16: NDOWSB 양방향 완전 확장형

NDOWSB 양방향 완전 확장형 텔레스코픽 레일

NDOWSB는 Steel C45E+C 재질의
양방향 완전 확장형 Bi-Directional Full Extension 텔레스코픽 레일입니다.
설치 길이 L 대비 동등하거나 그 이상의 확장 길이 D를 확보할 수 있으며,
장비의 좌우 양측 방향에서 트레이 또는 모듈을 확장해야 하는 구조에 적합합니다.

NDOWSB 시리즈는 정밀 볼 베어링 슬라이딩 방식과 고강성 강철 빔 구조를 적용하여,
산업용 트레이, 검사 장치, 유지보수 프레임, 차량 탑재 장비 등
반복적인 양방향 확장과 안정적인 하중 지지가 필요한 설비에 검토하기 좋은 제품군입니다.

특히 장비 중앙부에 설치된 부품이나 모듈을 작업 방향에 따라 양측에서 접근해야 하는 경우,
완전 확장 거리와 양방향 작업성을 함께 확보할 수 있습니다.
NDOWSB는 단면 규격에 따라 2826, 3534, 4344 세 가지 시리즈로 제공되며,
각 시리즈는 연속 홀 가공 방식의 A 타입과 고정 홀 패턴 방식의 B 타입으로 선택할 수 있습니다.

주요 특징

양방향 완전 확장 구조: 좌우 어느 방향에서도 설치 길이와 동등하거나 그 이상의 확장 거리를 확보할 수 있습니다.
Full Extension 구조: A 타입은 설치 길이 L과 확장 길이 D가 동일하며, B 타입은 L보다 더 큰 확장 거리(과확장)를 제공합니다.
Steel C45E+C 재질: 냉간 인발 탄소강(EN 10277) 기반의 정밀 밀링 레이스웨이 구조로 산업용 장비에 적합합니다.
고하중 대응: 모델에 따라 최대 620 kg/pair 수준의 하중 조건까지 검토할 수 있습니다.
정밀 볼 베어링 슬라이딩: 크롬 처리 볼 베어링(C85, G100 / DIN 5401)으로 반복적인 양방향 동작에서도 부드럽고 안정적인 이동 성능을 제공합니다.
다양한 규격 선택: NDOWSB2826부터 NDOWSB4344까지, 설치 공간과 하중에 따라 시리즈 및 타입(A/B)을 선택할 수 있습니다.
표면 보호 처리: 전해 알칼리 아연 코팅 10~12 μm가 적용되어 산업 환경에서의 표면 보호를 고려했습니다.
옵션 구성 가능: 경화 레이스웨이, V 형상 레이스웨이, 카운터싱크 가공, 스테인리스 부품, 316L 전체 스테인리스 사양 등을 검토할 수 있습니다.
인증: ISO 9001:2015, ISO 45001:2018, ISO 14001:2015 시스템 인증 제품입니다.

적용 분야

양방향 산업용 트레이: 설비 중앙부에서 좌우 방향으로 확장해야 하는 작업 트레이
검사 및 테스트 장비: 양측 작업 위치에서 접근이 필요한 검사 지그 및 측정 모듈
차량 탑재 장비: 특장차, 정비 차량, 소방 차량, 군용 차량 등의 확장식 장비 프레임
배터리 및 전장 모듈: 양측 유지보수가 필요한 배터리 박스, 제어반, 전원 장치
생산 설비 프레임: 작업 동선에 따라 좌우 방향 모두에서 확장해야 하는 구조
고하중 수납 시스템: 중량 부품이나 공구를 안정적으로 이동시키는 산업용 수납 설비
클린룸 장비: 무윤활 출고 후 멸균·특수 그리스 적용이 가능한 청정 환경 설비

제품 분류

제품군	텔레스코픽 레일 / 슬라이드 레일
모델	NDOWSB (2826 / 3534 / 4344)
확장 방식	양방향 완전 확장형 / Bi-Directional Full Extension
타입 구분	A 타입(연속 홀, D = L) / B 타입(고정 홀 패턴, D > L 과확장)
재질	Cold Drawn Carbon Steel C45E+C / EN 10277
볼 케이지	아연 도금 강판 / 레이저 컷 프로파일
볼 베어링	C85, G100 / DIN 5401 / 크롬 처리
엔드 볼트	ASTM A307 기준
표면 보호	전해 알칼리 아연 코팅 10~12 μm
설치 공차	닫힘 길이·확장: DIN 2768-c / 설치 폭: +0.4 mm / -0.6 mm
사용 온도 범위	-20°C ~ +250°C / 적정 윤활 및 열팽창을 고려한 설치 조건
주요 용도	양방향 트레이, 산업용 장비 프레임, 검사 장비, 차량 탑재 장비, 유지보수 모듈

시리즈별 단면 규격 개요

시리즈	단위 중량	최대 하중 (kg/pair)	최대 설치 길이 L	타입 구성
NDOWSB2826	4.3 kg/m	175	1,200 mm (A) / 1,170 mm (B)	A / B
NDOWSB3534	6.8 kg/m	380	1,600 mm (A) / 1,490 mm (B)	A / B
NDOWSB4344	10.8 kg/m	620	2,000 mm (A) / 1,970 mm (B)	A / B

※ A 타입은 설치 길이 L과 확장 길이 D가 동일한 완전 확장형이며, B 타입은 고정 홀 패턴 방식으로 L보다 큰 확장 거리(과확장)를 제공합니다.

NDOWSB2826-A 규격 (D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
NDOWSB2826-A.0200	200	200	50
NDOWSB2826-A.0250	250	250	60
NDOWSB2826-A.0300	300	300	70
NDOWSB2826-A.0350	350	350	80
NDOWSB2826-A.0400	400	400	90
NDOWSB2826-A.0450	450	450	120
NDOWSB2826-A.0500	500	500	150
NDOWSB2826-A.0550	550	550	175
NDOWSB2826-A.0600	600	600	170
NDOWSB2826-A.0650	650	650	165
NDOWSB2826-A.0700	700	700	140
NDOWSB2826-A.0750	750	750	135
NDOWSB2826-A.0800	800	800	120
NDOWSB2826-A.0850	850	850	110
NDOWSB2826-A.0900	900	900	100
NDOWSB2826-A.0950	950	950	95
NDOWSB2826-A.1000	1000	1000	90
NDOWSB2826-A.1050	1050	1050	80
NDOWSB2826-A.1100	1100	1100	70
NDOWSB2826-A.1150	1150	1150	60
NDOWSB2826-A.1200	1200	1200	50

NDOWSB2826-B 규격 (D > L, 과확장)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)	홀 수
NDOWSB2826-B.0130	130	148	40	2
NDOWSB2826-B.0210	210	232	55	3
NDOWSB2826-B.0290	290	296	65	4
NDOWSB2826-B.0370	370	382	80	5
NDOWSB2826-B.0450	450	464	120	6
NDOWSB2826-B.0530	530	548	170	7
NDOWSB2826-B.0610	610	633	160	8
NDOWSB2826-B.0690	690	717	150	9
NDOWSB2826-B.0770	770	801	130	10
NDOWSB2826-B.0850	850	866	110	11
NDOWSB2826-B.0930	930	950	100	12
NDOWSB2826-B.1010	1010	1034	85	13
NDOWSB2826-B.1090	1090	1118	75	14
NDOWSB2826-B.1170	1170	1202	60	15

NDOWSB3534-A 규격 (D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
NDOWSB3534-A.0200	200	200	90
NDOWSB3534-A.0250	250	250	150
NDOWSB3534-A.0300	300	300	180
NDOWSB3534-A.0350	350	350	200
NDOWSB3534-A.0400	400	400	230
NDOWSB3534-A.0450	450	450	250
NDOWSB3534-A.0500	500	500	320
NDOWSB3534-A.0550	550	550	360
NDOWSB3534-A.0600	600	600	380
NDOWSB3534-A.0650	650	650	350
NDOWSB3534-A.0700	700	700	330
NDOWSB3534-A.0750	750	750	310
NDOWSB3534-A.0800	800	800	290
NDOWSB3534-A.0850	850	850	270
NDOWSB3534-A.0900	900	900	250
NDOWSB3534-A.0950	950	950	230
NDOWSB3534-A.1000	1000	1000	210
NDOWSB3534-A.1050	1050	1050	190
NDOWSB3534-A.1100	1100	1100	170
NDOWSB3534-A.1150	1150	1150	165
NDOWSB3534-A.1200	1200	1200	160
NDOWSB3534-A.1250	1250	1250	155
NDOWSB3534-A.1300	1300	1300	140
NDOWSB3534-A.1350	1350	1350	130
NDOWSB3534-A.1400	1400	1400	120
NDOWSB3534-A.1450	1450	1450	110
NDOWSB3534-A.1500	1500	1500	90
NDOWSB3534-A.1550	1550	1550	80
NDOWSB3534-A.1600	1600	1600	70

NDOWSB3534-B 규격 (D > L, 과확장)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)	홀 수
NDOWSB3534-B.0210	210	256	90	3
NDOWSB3534-B.0290	290	316	175	4
NDOWSB3534-B.0370	370	404	210	5
NDOWSB3534-B.0450	450	496	250	6
NDOWSB3534-B.0530	530	556	360	7
NDOWSB3534-B.0610	610	648	380	8
NDOWSB3534-B.0690	690	736	345	9
NDOWSB3534-B.0770	770	796	310	10
NDOWSB3534-B.0850	850	888	270	11
NDOWSB3534-B.0930	930	976	235	12
NDOWSB3534-B.1010	1010	1036	205	13
NDOWSB3534-B.1090	1090	1124	170	14
NDOWSB3534-B.1170	1170	1216	160	15
NDOWSB3534-B.1250	1250	1276	155	16
NDOWSB3534-B.1330	1330	1364	130	17
NDOWSB3534-B.1410	1410	1456	110	18
NDOWSB3534-B.1490	1490	1516	90	19

NDOWSB4344-A 규격 (D = L, 고하중)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
NDOWSB4344-A.0200	200	200	105
NDOWSB4344-A.0250	250	250	180
NDOWSB4344-A.0300	300	300	215
NDOWSB4344-A.0350	350	350	245
NDOWSB4344-A.0400	400	400	320
NDOWSB4344-A.0450	450	450	355
NDOWSB4344-A.0500	500	500	430
NDOWSB4344-A.0550	550	550	480
NDOWSB4344-A.0600	600	600	570
NDOWSB4344-A.0650	650	650	590
NDOWSB4344-A.0700	700	700	620
NDOWSB4344-A.0750	750	750	610
NDOWSB4344-A.0800	800	800	590
NDOWSB4344-A.0850	850	850	565
NDOWSB4344-A.0900	900	900	530
NDOWSB4344-A.0950	950	950	500
NDOWSB4344-A.1000	1000	1000	460
NDOWSB4344-A.1050	1050	1050	430
NDOWSB4344-A.1100	1100	1100	410
NDOWSB4344-A.1150	1150	1150	395
NDOWSB4344-A.1200	1200	1200	385
NDOWSB4344-A.1250	1250	1250	380
NDOWSB4344-A.1300	1300	1300	370
NDOWSB4344-A.1350	1350	1350	360
NDOWSB4344-A.1400	1400	1400	340
NDOWSB4344-A.1450	1450	1450	330
NDOWSB4344-A.1500	1500	1500	300
NDOWSB4344-A.1550	1550	1550	270
NDOWSB4344-A.1600	1600	1600	250
NDOWSB4344-A.1650	1650	1650	230
NDOWSB4344-A.1700	1700	1700	220
NDOWSB4344-A.1750	1750	1750	200
NDOWSB4344-A.1800	1800	1800	195
NDOWSB4344-A.1850	1850	1850	180
NDOWSB4344-A.1900	1900	1900	170
NDOWSB4344-A.1950	1950	1950	160
NDOWSB4344-A.2000	2000	2000	155

NDOWSB4344-B 규격 (D > L, 과확장 고하중)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)	홀 수
NDOWSB4344-B.0210	210	244	110	3
NDOWSB4344-B.0290	290	314	210	4
NDOWSB4344-B.0370	370	414	250	5
NDOWSB4344-B.0450	450	484	355	6
NDOWSB4344-B.0530	530	554	470	7
NDOWSB4344-B.0610	610	624	580	8
NDOWSB4344-B.0690	690	724	610	9
NDOWSB4344-B.0770	770	794	600	10
NDOWSB4344-B.0850	850	864	575	11
NDOWSB4344-B.0930	930	964	500	12
NDOWSB4344-B.1010	1010	1034	450	13
NDOWSB4344-B.1090	1090	1104	410	14
NDOWSB4344-B.1170	1170	1204	395	15
NDOWSB4344-B.1250	1250	1274	380	16
NDOWSB4344-B.1330	1330	1374	365	17
NDOWSB4344-B.1410	1410	1444	340	18
NDOWSB4344-B.1490	1490	1514	300	19
NDOWSB4344-B.1570	1570	1584	265	20
NDOWSB4344-B.1650	1650	1684	230	21
NDOWSB4344-B.1730	1730	1754	210	22
NDOWSB4344-B.1810	1810	1854	195	23
NDOWSB4344-B.1890	1890	1924	180	24
NDOWSB4344-B.1970	1970	2024	160	25

※ 위 하중 값은 카탈로그에 기재된 완전 확장 상태의 1쌍(pair) 기준 하중이며,
수직(직축) 설치, 1,000 mm 간격의 균등 하중 분포 조건을 기준으로 합니다.
※ 하중 값은 제품 길이에 따라 변하므로, 실제 선정 시 필요한 설치 길이에 해당하는 품번을 확인해야 합니다.

설치 방향별 하중 기준

설치 방향	적용 하중 기준	검토 사항
수직(직축) 설치	카탈로그 정격 하중 기준 적용	완전히 확장된 한 쌍의 슬라이드를 수직 장착하고, 1,000 mm 간격의 내부 빔에 하중을 균등하게 분포시켜야 합니다.
수평 / 평면(간접축) 설치	정격 하중 대비 약 60~80% 감소	간접축(평면) 장착 시 처짐이 증가하므로 강한 L 브라켓 적용과 별도 하중 검토(필요 시 FEA 해석)가 권장됩니다.
편하중 / 충격하중	추가 안전율 적용 필요	양방향 작동 시 무게 중심 변화, 진동, 충격, 프레임 처짐을 함께 고려해야 합니다.

※ 최대 부하 또는 그에 근접한 상태에서 슬라이드 처짐은 닫힘 길이의 최대 2% 수준으로 산정됩니다.

재질 및 표면 처리

빔 재질: Cold Drawn Carbon Steel C45E+C, EN 10277 규격 기반의 정밀 밀링 레이스웨이 구조입니다.
볼 케이지: 아연 도금 강판을 사용한 레이저 컷 프로파일 구조입니다.
볼 베어링: C85, G100, DIN 5401 기준의 크롬 처리 볼 베어링이 적용됩니다.
엔드 볼트: ASTM A307 기준의 부품이 적용됩니다.
표면 보호: 전해 알칼리 아연 코팅 10~12 μm가 적용됩니다.
내식성 기준: DIN EN ISO 9227 중성 염수 분무 시험에서 백청은 250시간 이내, 적청은 1,100시간 이내 미발생으로 기재되어 있습니다.
사용 온도: 적절한 윤활제를 적용하고 열팽창을 허용하는 설치 조건에서 -20°C부터 +250°C까지 검토 가능합니다.
윤활: 일반 용도에는 리튬 기반 EP3 그리스가 권장되며, 고온·저온용 그리스는 별도 요청이 가능합니다.
클린룸 대응: 무윤활 상태로 출고하여 고객이 멸균 후 전용 그리스를 적용할 수 있습니다.

수명 및 작동 사이클

표준품 수명: 비경화 Professional Range 강철 슬라이드는 정격 하중의 75% 조건에서 약 100,000 사이클을 기준으로 합니다. (올바른 설치, 적정 작동 속도, 적정 환경, 권장 정비 주기 준수 시)
경화 옵션 수명: 레이스웨이를 58~62 HRC로 경화하고 크롬 처리 볼 베어링을 적용하면 마모가 크게 줄어 500,000 사이클 이상도 기대할 수 있습니다.
작동 속도: 경화 옵션 적용 시 권장 작동 속도는 최대 약 0.6 m/s입니다.
OEM 권장사항: 설계 확정 전, 실제 생산 환경 내 현장 테스트(in situ)를 권장합니다.

선택 가능한 옵션

옵션 코드	옵션 내용
H	경화 레이스웨이 / Hardened Raceways
V	V 형상 채널 레이스웨이 / V-shaped Channel Raceways
F	외측 빔 한쪽 카운터싱크 가공
FF	외측 빔 양쪽 카운터싱크 가공
SB	스테인리스 스틸 볼 베어링
SC	스테인리스 스틸 볼 케이지
SA	스테인리스 스틸 스토핑 핀 및 볼트
S	전체 스테인리스 스틸 316L 제작

선정 포인트

필요 확장 방향: 한 방향만 사용하는지, 좌우 양방향 접근이 필요한 구조인지 먼저 확인해야 합니다.
확장 타입(A/B) 선택: 설치 길이와 동일한 확장이면 A 타입, 설치 길이보다 더 큰 확장(과확장)이 필요하면 B 타입을 선택합니다.
설계 하중: 적재물뿐 아니라 트레이, 브라켓, 배선, 부가 장비 무게까지 포함해 선정해야 합니다.
설치 방향: 수평(간접축) 설치 시 허용 하중이 크게 감소하므로 반드시 별도 검토가 필요합니다.
프레임 강성: 확장 상태에서 처짐과 비틀림이 발생하지 않도록 고정 프레임의 강성을 확보해야 합니다.
체결 방식: 가능한 모든 고정 홀을 사용하고 체결면의 평탄도와 강성을 확보하는 것이 중요합니다.
고사이클 환경: 반복 동작이 빈번한 경우 경화 레이스웨이(H) 옵션을 검토합니다.
사용 환경: 온도, 습기, 분진, 부식 가능성, 클린룸 여부, 윤활 및 정비 주기를 함께 검토해야 합니다.

NDOWSB 적용이 적합한 경우

장비 또는 트레이를 좌우 양방향으로 완전히 확장해야 하는 경우
설치 길이보다 더 큰 확장 거리(과확장)가 필요한 경우 (B 타입)
설비 중앙에 설치된 모듈을 양쪽 작업 위치에서 점검하거나 교체해야 하는 경우
산업용 트레이, 전장 모듈, 검사 장치를 양측에서 접근해야 하는 경우
고하중 조건에서 완전 확장 거리와 안정적인 지지 성능이 동시에 필요한 경우
클린룸·멸균 환경 등 무윤활 출고 및 특수 그리스 적용이 필요한 경우

문의 시 확인 정보

NDOWSB 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.

필요 설치 길이 L: 장비 내부에 설치 가능한 레일 길이
필요 확장 거리 D: 양방향 각각에서 필요한 이동 거리
확장 타입: A 타입(D = L) / B 타입(D > L 과확장)
총 하중: 적재물, 트레이, 브라켓, 배선 및 부가 장비를 포함한 전체 무게
설치 방향: 수직(직축), 수평(간접축), 측면 설치 여부
양방향 사용 조건: 양측 확장 빈도와 작업 위치
무게 중심: 확장 상태에서의 중심 위치와 편하중 가능성
사용 환경: 실내·실외, 온도, 분진, 습기, 진동, 충격, 클린룸 여부
도면 또는 사진: 설치 공간 도면, 장비 사진 또는 간단한 스케치
