PRECISION SCREW JACK & STAINLESS OPTION
INKOMA HSG SERIES
정밀 스크류 잭 · 스핀들 리프팅 기어 · Inox/VA 스테인레스 스틸 특수 사양
Trapezoidal / Ball Screw KGS
R / S / SA / SV / SVA
Inox / VA Stainless Steel Option
Grease Lubrication
제품 개요
INKOMA HSG Series는 하중의 정밀한 상승, 하강, 밀기, 당기기, 피벗 동작을 구현하기 위한 고품질 정밀 스크류 잭입니다.
웜기어와 스핀들 구조를 이용해 회전운동을 직선운동으로 변환하며, 자동화 설비, 리프팅 테이블, 높이 조절 장치, 다축 동기 승강 시스템 등에 적용할 수 있습니다.
HSG 시리즈는 기본형인 사다리꼴 나사 스핀들 Trapezoidal Spindle 타입과 고속·고효율 구동을 위한 볼스크류 KGS Ball Screw 타입으로 구성됩니다.
또한 설치 조건에 따라 회전 스핀들형 R, 이동 스핀들형 S, 스트로크 제한 및 회전 방지 기능을 포함한 SA / SV / SVA 타입을 선택할 수 있습니다.
SPECIAL MATERIAL OPTION

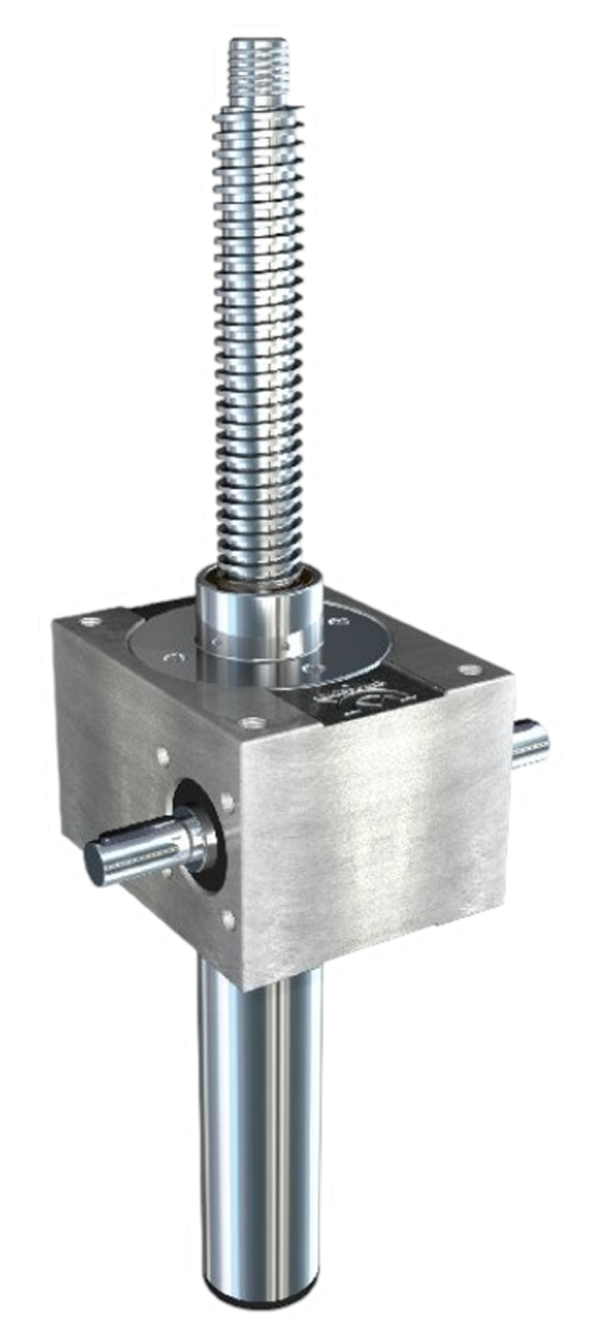

Inox / VA 스테인레스 스틸 특수 사양
HSG 시리즈는 표준 회주철 하우징 외에 카탈로그 소재 선택표에 따른 Inox / VA 스테인레스 하우징을 특수 사양으로 선택할 수 있습니다.
카탈로그에 명시된 하우징 재질은 EN 1.4305이며, 재질명 X8CrNiS18-9, 미국 규격 기준으로는
AISI 303, 국내에서 통상 SUS303 계열로 대응되는 오스테나이트계 쾌삭 스테인레스강입니다.
1.4305는 크롬·니켈계 스테인레스강의 내식성을 유지하면서 황(S)을 첨가하여 절삭성, 치수 정밀도 및 복잡 형상 가공성을 높인 재질입니다.
따라서 다면 정밀가공이 필요한 스크류 잭 하우징과 정밀 기계 부품에 적합하며, 일반 탄소강 또는 회주철 대비 습기·결로·약한 세척수에 대한 내식성과
외관 유지성이 우수합니다.
기어 하우징
Inox / VA · EN 1.4305
X8CrNiS18-9 · AISI 303 · SUS303 계열
정밀 절삭가공성과 일반 산업 환경 내식성을 겸비한 스테인레스 하우징 옵션
사다리꼴 스핀들
표준 St 60 / C35 외
Stainless Steel Spindle 공급 가능
스핀들 재질과 하우징 재질은 각각 별도 지정되므로 견적 시 적용 범위를 명확히 확인해야 합니다.
권장 적용 환경
습기·결로 환경, 약한 물 세척 설비, 일반 자동화 장비, 포장·충진 설비,
청결 관리가 필요한 산업 장비 및 일반적인 부식 우려 환경
1.4305 재질의 핵심 특성
우수한 절삭성 · 정밀 형상 가공성 · 양호한 대기 내식성 · 균일한 표면 품질 ·
오스테나이트계 스테인레스강 특유의 비자성에 가까운 특성
※ EN 1.4305는 가공성을 높이기 위해 황을 첨가한 재질이므로 SUS304(1.4301)보다 내공식성·용접성이 낮습니다.
해수, 염화물, 고농도 세척제, 강산·강알칼리, 직접 식품 접촉부 또는 상시 고압 세척 환경에서는 SUS304·SUS316L급 재질 필요 여부와 함께 씰, 체결류, 샤프트, 너트, 윤활제까지 별도 검토해야 합니다.
주요 특징
정밀 승강 구동
회전운동을 직선운동으로 변환하여 리프팅, 하강, 위치 조정, 피벗 동작에 적용됩니다.

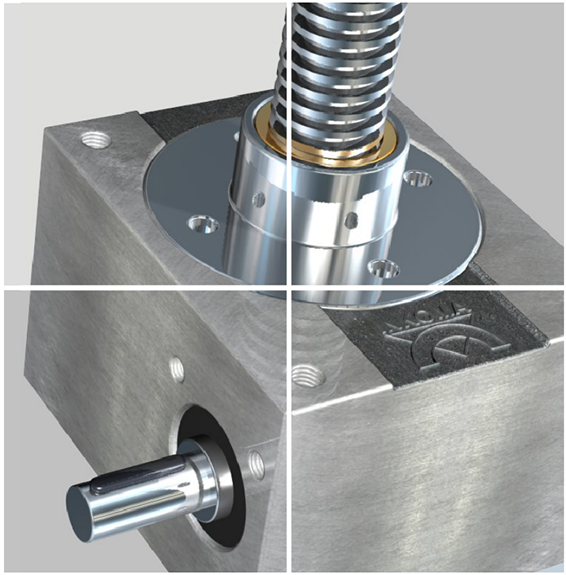

특수 웜기어 구조
오목한 치형과 원통형 웜, 감싸는 형태의 웜휠 구조로 치면 압력을 낮추고 긴 수명을 지향합니다.
백래시 조정 가능
기어 하우징 내부 구조를 통해 웜기어 백래시를 낮게 조정하고 고정할 수 있습니다.
볼스크류 KGS 옵션
고속 승강, 높은 효율, 낮은 입력 동력 조건에서는 KGS 볼스크류 타입을 선택할 수 있습니다.
다양한 설치 방향

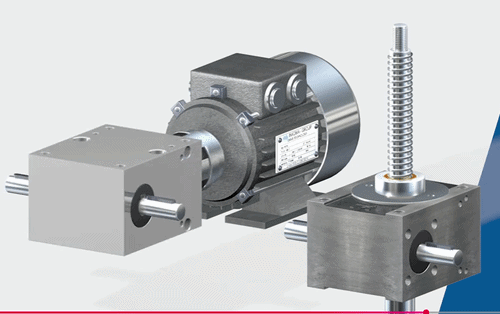

모터와 스크류 잭 조립체는 수직, 수평, 경사 등 다양한 설치 방향으로 검토 가능합니다.
Stainless Special
Inox / VA 하우징과 스테인레스 스핀들을 조합하여 특수 부식 환경에 대응할 수 있습니다.

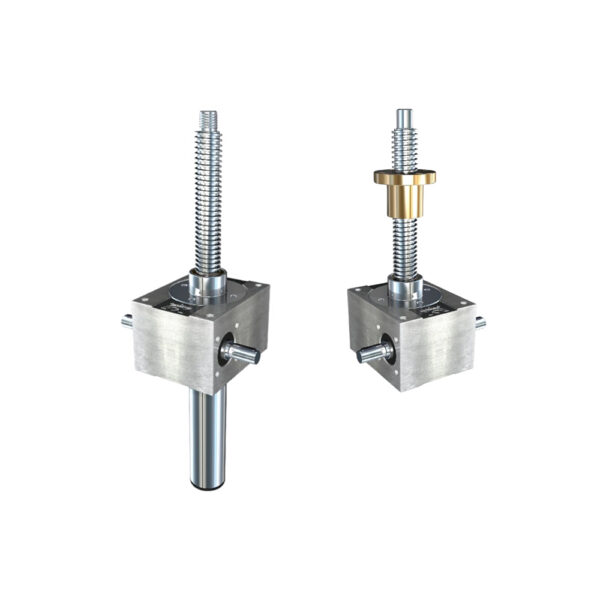

작동 방식 및 버전
| 버전 | 영문 표기 | 구조 설명 | 적용 포인트 |
|---|---|---|---|

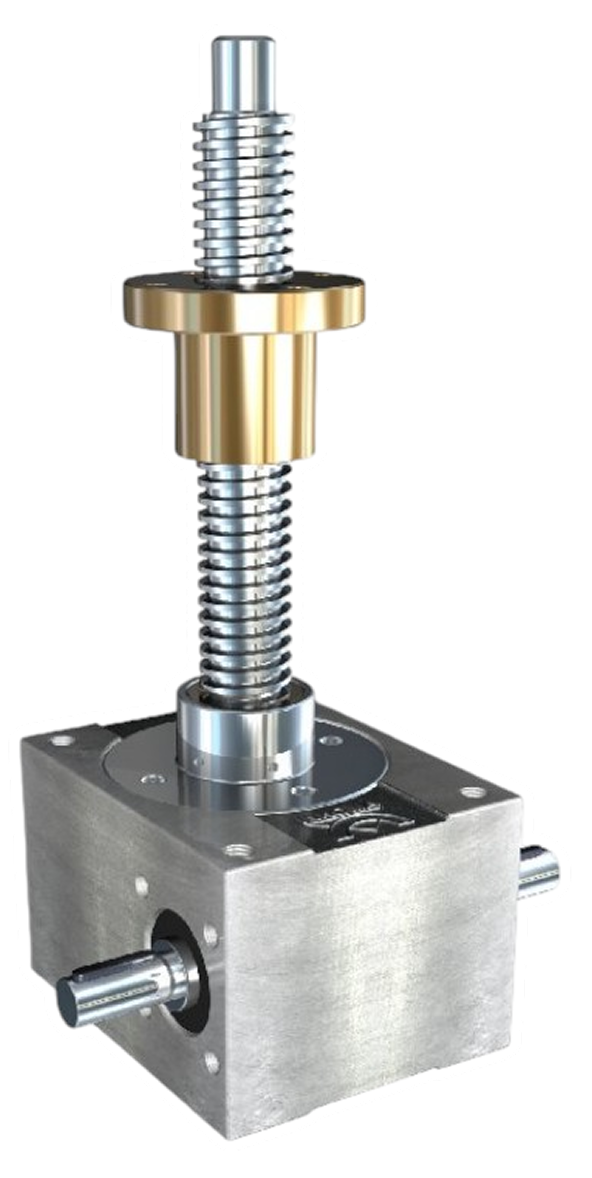

| R | Rotating Spindle | 스핀들이 회전하고 너트가 직선 이동 | 긴 스트로크, 너트 이동 구조, 플랜지 너트 적용 |
| S | Translating Spindle | 스핀들이 회전하지 않고 직선으로 이동 | 일반적인 승강, 밀기, 당기기 구조 |
| SA | Translating Spindle with Travel Limiter | 이동 스핀들 + 스트로크 제한 장치 | 과주행 방지 필요 시 |
| SV | Translating Spindle with Rotation Prevention | 이동 스핀들 + 회전 방지 장치 | 하중부에서 스핀들 회전 방지가 어려운 경우 |
| SVA | Rotation Prevention + Travel Limiter | 회전 방지 + 스트로크 제한 통합형 | 안전성과 반복 위치 제어가 필요한 설비 |
모델명 구성
HSG – 3 – SVA – 500 – N – KGS 25×10 – Inox/VA – A B
| 코드 | 의미 | 예시 / 선택 항목 |
|---|---|---|
| HSG | INKOMA 정밀 스크류 잭 시리즈 | HSG Screw Jack |
| 3 | 사이즈 / 하중 등급 | 0, 1, 2, 3, 4, 5, 200, 300, 400, 500 |
| SVA | 작동 버전 | R / S / SA / SV / SVA |
| 500 | 스트로크 | 500 mm 예시, 주문 사양에 따라 변경 |
| N / L | 감속비 | N: Normal / L: Slow |
| KGS 25×10 | 볼스크류 사양 | KGS 옵션 선택 시 표기 |
| Inox/VA | 스테인레스 하우징 특수 사양 | 특수 옵션, 사이즈별 가능 여부 확인 |
| A B | 입력축 방향 | A/B 양축 기본, 단축 옵션 가능 |
※ 위 모델명은 홈페이지 설명용 예시입니다. 최종 주문 코드는 스트로크, 스핀들 타입, 하우징 재질, 입력축 방향, 액세서리 구성에 따라 제조사 확인 후 확정됩니다.
라인업 한눈에
HSG-0 ~ HSG-2
소형 · 컴팩트 리프팅
2.5~10 kN
Tr 16×4 ~ Tr 20×4 · N/L 4:1 / 16:1
소형 자동화 장치, 위치 조정, 경하중 승강
HSG-3 ~ HSG-5
표준 산업용 · 중하중 승강
25~100 kN
Tr 30×6 ~ Tr 60×9 · KGS 옵션 가능
리프팅 테이블, 컨베이어 높이 조정, 다축 동기 승강
HSG-200 ~ HSG-500
대하중 · 특수 리프팅
200~500 kN
Tr 70×10 ~ Tr 120×14 · 최대 약 51 tonf급
중량물 리프팅, 대형 지그, 특수 설비
스테인레스 스틸 적용 범위 및 소재 사양
Inox / VA는 제품 전체가 자동으로 동일한 스테인레스 재질이 된다는 의미가 아닙니다.
카탈로그상 하우징은 EN 1.4305 옵션이 확인되며, 사다리꼴 스핀들은 별도의
Stainless Steel 사양으로 공급 가능합니다. 볼스크류, 웜축, 웜휠, 베어링,
체결류 및 액세서리는 구성과 사용 환경에 따라 재질이 달라질 수 있으므로
주문 시 스테인레스 적용 범위를 부품 단위로 지정해야 합니다.
| 구분 | 카탈로그 기준 재질 | 스테인레스 적용 | 기술적 설명 및 확인 사항 |
|---|---|---|---|
| 기어 하우징 | Inox / VA · EN 1.4305 X8CrNiS18-9 · AISI 303 · SUS303 계열 |
가능 옵션 | 쾌삭 오스테나이트계 스테인레스강으로 정밀 가공성과 일반 내식성이 우수합니다. 다만 모델별 제작 가능 여부, 표면 처리, 납기 및 가격은 제조사 확인이 필요합니다. |
| 사다리꼴 스핀들 | 표준 St 60 / C35 Stainless Steel 공급 가능 |
가능 | 카탈로그는 스테인레스 스핀들 공급 가능성을 명시하지만 정확한 강종은 별도 확인 대상입니다. 하우징과 스핀들의 스테인레스 재질이 서로 동일하다고 단정해서는 안 됩니다. |
| 볼스크류 KGS | Cf53 계열 볼스크류 표기 | 별도 확인 | 표준 KGS 볼스크류를 스테인레스 제품으로 간주할 수 없습니다. 축, 너트, 볼, 씰 및 표면처리 사양을 제조사에 별도로 확인해야 합니다. |
| 웜축·웜휠·베어링 | 합금강 웜축 · 베어링 브론즈 웜휠 · 구름베어링 | 표준 사양 유지 가능성 | 하우징을 Inox/VA로 선택해도 내부 동력전달 부품까지 전부 스테인레스가 되는 것은 아닙니다. 약품 또는 세척수가 내부로 침투할 가능성이 있으면 씰링과 보호 구조를 함께 검토해야 합니다. |
| 볼트·축·액세서리 | 액세서리별 상이 | 별도 지정 | 외부 노출 체결류, 입력축, 커플링, 플랜지 및 보호 부품의 재질을 별도 지정해야 전체 설비의 내식 성능을 일관되게 확보할 수 있습니다. |
| 윤활 및 씰링 | Grease Lubrication | 환경별 별도 사양 | 식품·제약 설비는 NSF H1 등급 윤활제 필요 여부를 확인하고, 세척 환경에서는 씰, 벨로우즈, 보호 튜브 및 침투 방지 구조를 함께 검토해야 합니다. |
재질 선정 핵심:
EN 1.4305는 정밀 가공성이 뛰어난 스테인레스 하우징 재질로서 일반 산업 환경의 습기·결로·경미한 세척수에 효과적인 선택입니다.
그러나 염화물·해수·고농도 세척제·산·알칼리 노출이 지속되는 환경에서는 1.4305의 적용 적합성을 단독으로 판단하지 말고, 사용 약품·농도·온도·세척 방식에 따라 SUS304 또는 SUS316L급 재질과 전체 부품의 내식 사양을 종합 검토해야 합니다.
사다리꼴 스핀들 기본 사양표
| 모델 | 최대 선정하중 | 대략 tonf 환산 | 이송량 N/L | 감속비 N/L | 스핀들 | 질량 | 최대 입력토크 | 스테인레스 특수 사양 |
|---|---|---|---|---|---|---|---|---|
| HSG-0 | 2.5 kN | 약 0.25 tonf | 1 / 0.25 mm | 4:1 / 16:1 | Tr 16×4 | 0.8 kg | 1.5 Nm | Inox/VA 상담 |
| HSG-1 | 5 kN | 약 0.51 tonf | 1 / 0.25 mm | 4:1 / 16:1 | Tr 18×4 | 2.4 kg | 3.4 Nm | 가능 옵션 |
| HSG-2 | 10 kN | 약 1.02 tonf | 1 / 0.25 mm | 4:1 / 16:1 | Tr 20×4 | 3.4 kg | 7.1 Nm | 가능 옵션 |
| HSG-3 | 25 kN | 약 2.55 tonf | 1 / 0.25 mm | 6:1 / 24:1 | Tr 30×6 | 6.2 kg | 18 Nm | 가능 옵션 |
| HSG-4 | 50 kN | 약 5.10 tonf | 1 / 0.25 mm | 7:1 / 28:1 | Tr 40×7 | 16.5 kg | 38 Nm | 가능 옵션 |
| HSG-5 | 100 kN | 약 10.2 tonf | 1 / 0.25 mm | 9:1 / 36:1 | Tr 60×9 | 34 kg | 93 Nm | 가능 옵션 |
| HSG-200 | 200 kN | 약 20.4 tonf | 1 / 0.25 mm | 10:1 / 40:1 | Tr 70×10 | 57 kg | 178 Nm | 가능 옵션 |
| HSG-300 | 300 kN | 약 30.6 tonf | 1 / 0.25 mm | 12:1 / 48:1 | Tr 90×12 | 75 kg | 280 Nm | 가능 옵션 |
| HSG-400 | 400 kN | 약 40.8 tonf | 1 / 0.25 mm | 12:1 / 48:1 | Tr 100×12 | 75 kg | 390 Nm | 가능 옵션 |
| HSG-500 | 500 kN | 약 51.0 tonf | 1 / 0.25 mm | 14:1 / 56:1 | Tr 120×14 | 165 kg | 570 Nm | 가능 옵션 |
※ 최대 하중 값은 초기 선정용 기준입니다. 실제 허용 하중은 스크류 잭 버전, 설치 방향, 스트로크, 좌굴, 속도, 사용률, 충격하중, 가이드 조건에 따라 달라집니다.
볼스크류 KGS 사양표 – 이동 스핀들형 SA / SVA
| 모델 | 적용 버전 | 동하중 Fdyn | 정하중 Fstat | 이송량 N/L | 감속비 N/L | 볼스크류 |
|---|---|---|---|---|---|---|
| HSG-1-KGS | SA / SVA | 2.5 kN | 2.5 kN | 1.25 / 0.31 mm | 4:1 / 16:1 | KGS 12×5 |
| HSG-2-KGS | SA / SVA | 9.3 kN | 10 kN | 1.25 / 0.31 mm | 4:1 / 16:1 | KGS 16×5 |
| HSG-3-KGS-25×5 | SA / SVA | 12.3 kN | 22.5 kN | 0.83 / 0.20 mm | 6:1 / 24:1 | KGS 25×5 |
| HSG-3-KGS-25×10 | SA / SVA | 13.2 kN | 25 kN | 1.67 / 0.41 mm | 6:1 / 24:1 | KGS 25×10 |
| HSG-4-KGS-32×5 | SA / SVA | 21.5 kN | 49.3 kN | 0.71 / 0.18 mm | 7:1 / 28:1 | KGS 32×5 |
| HSG-4-KGS-32×10 | SA / SVA | 33.4 kN | 50 kN | 1.43 / 0.36 mm | 7:1 / 28:1 | KGS 32×10 |
| HSG-5-KGS-40×5 | SA / SVA | 20.3 kN | 59.2 kN | 0.55 / 0.14 mm | 9:1 / 36:1 | KGS 40×5 |
| HSG-5-KGS-40×10 | SA / SVA | 55 kN | 100 kN | 1.11 / 0.28 mm | 9:1 / 36:1 | KGS 40×10 |
| HSG-5-KGS-50×5 | SA / SVA | 22 kN | 75.5 kN | 0.55 / 0.13 mm | 9:1 / 36:1 | KGS 50×5 |
| HSG-5-KGS-50×10 | SA / SVA | 58.7 kN | 100 kN | 1.11 / 0.28 mm | 9:1 / 36:1 | KGS 50×10 |
볼스크류 KGS 사양표 – 회전 스핀들형 R
| 모델 | 적용 버전 | 동하중 Fdyn | 정하중 Fstat | 이송량 N/L | 감속비 N/L | 볼스크류 |
|---|---|---|---|---|---|---|
| HSG-0-KGS | R | 2.5 kN | 2.5 kN | 1.25 / 0.31 mm | 4:1 / 16:1 | KGS 12×5 |
| HSG-1-KGS | R | 5 kN | 5 kN | 1.25 / 0.31 mm | 4:1 / 16:1 | KGS 16×5 |
| HSG-2-KGS-20×5 | R | 10 kN | 10 kN | 1.25 / 0.31 mm | 4:1 / 16:1 | KGS 20×5 |
| HSG-2-KGS-25×10 | R | 10 kN | 10 kN | 2.50 / 0.63 mm | 4:1 / 16:1 | KGS 25×10 |
| HSG-3-KGS-32×5 | R | 21.5 kN | 25 kN | 0.83 / 0.21 mm | 6:1 / 24:1 | KGS 32×5 |
| HSG-3-KGS-32×10 | R | 25 kN | 25 kN | 1.67 / 0.42 mm | 6:1 / 24:1 | KGS 32×10 |
| HSG-4-KGS-40×5 | R | 23.4 kN | 50 kN | 0.71 / 0.18 mm | 7:1 / 28:1 | KGS 40×5 |
| HSG-4-KGS-40×10 | R | 39.8 kN | 50 kN | 1.43 / 0.36 mm | 7:1 / 28:1 | KGS 40×10 |
| HSG-5-KGS-63×10 | R | 84.7 kN | 100 kN | 1.11 / 0.28 mm | 9:1 / 36:1 | KGS 63×10 |
| HSG-5-KGS-63×20 | R | 100 kN | 100 kN | 2.22 / 0.56 mm | 9:1 / 36:1 | KGS 63×20 |
| HSG-200-KGS-80×10 | R | 93.4 kN | 200 kN | 1.00 / 0.25 mm | 10:1 / 40:1 | KGS 80×10 |
| HSG-200-KGS-80×20 | R | 135 kN | 200 kN | 2.00 / 0.50 mm | 10:1 / 40:1 | KGS 80×20 |
KGS 볼스크류 주의사항: 볼스크류는 효율이 높아 고속 승강과 고빈도 운전에 유리하지만, 자체 잠김성이 부족할 수 있습니다.
수직 승강, 중량물 유지, 진동 조건에서는 브레이크 모터, 안전너트, 리미트 스위치, 낙하 방지 구조를 반드시 검토해야 합니다.
하우징 소재 선택
| 소재 코드 | 소재명 / 규격 | 재질 특성 | 권장 적용 |
|---|---|---|---|
| GG | Grey Cast Iron | 진동 감쇠성과 가공성, 압축 강성이 우수한 표준 산업용 하우징 재질 | 일반 실내 산업 환경 |
| Inox / VA | EN 1.4305 · X8CrNiS18-9 AISI 303 · SUS303 계열 |
황을 첨가한 쾌삭 오스테나이트계 스테인레스강. 정밀 가공성, 표면 품질 및 일반 대기 내식성이 우수하나 SUS304·SUS316L보다 내공식성과 용접성은 낮음 |
습기·결로·약한 세척수 및 일반 부식 우려 환경 |
| St | St 52-3 | 높은 강도와 용접 구조 적용성을 갖는 강재 하우징 옵션 | 특수 구조·고강성 요구 설비 |
| Al | AlCuMgPb F34 | 가공성이 우수한 알루미늄 합금으로 하우징 경량화에 유리 | 중량 절감이 필요한 장치 |
스테인레스 사양 적용 가이드
습식·세척 환경
물 세척, 습기, 결로, 세척수가 존재하는 장비에는 Inox/VA 하우징과 스테인레스 스핀들 조합을 검토합니다.
식품·제약 설비
식품용 윤활제, 세척성, 볼트류 재질, 표면 마감, 방수 구조를 함께 확인해야 합니다.
화학·부식 환경
세척제, 산·알칼리, 염분, 약품 종류에 따라 1.4305 외 SUS304/SUS316L급이 필요한지 검토합니다.
선정 및 설계 체크 포인트
| 검토 항목 | 확인 내용 | 비고 |
|---|---|---|
| 하중 | 동하중, 정하중, 압축하중, 인장하중, 편심하중 | 편심하중이 크면 별도 가이드 권장 |
| 스트로크 | 필요 이동거리 mm | 압축 사용 시 좌굴 검토 필수 |
| 승강 속도 | m/min 또는 mm/s | 고속이면 KGS 볼스크류 검토 |
| 사용률 ED | 운전 시간, 정지 시간, 사이클 수 | 발열 및 열용량 검토 필요 |
| 좌굴 | 압축하중에서 스핀들 좌굴 하중 계산 | Fperm = Fcrit × fk |
| 임계 회전수 | R 타입 회전 스핀들의 공진 속도 확인 | nperm > n2 조건 확인 |
| 브레이크 | 볼스크류, 고리드 Tr, 진동 환경 | 브레이크 모터 권장 또는 필수 |
| 스테인레스 범위 | 하우징, 스핀들, 너트, 축, 볼트, 액세서리 | 특수 사양은 범위 명확화 필요 |
주요 액세서리
- 로드 엔드 베어링 / 클레비스 / 장착 플랜지 : 이동 스핀들형 연결부 구성
- 플랜지 너트 / 사다리꼴 너트 / 안전 너트 : 회전 스핀들형 R 버전의 이동체 연결
- 폴딩 벨로우즈 / 스파이럴 보호 슬리브 / 보호 튜브 : 스핀들 오염, 분진, 세척수 유입 저감
- 회전 방지 장치 : S, SA 타입에서 스핀들 회전 방지가 필요한 경우 적용
- 트래블 리미터 / 리미트 스위치 : 과주행 방지 및 위치 검출
- 모터 어댑터 / 플렉시블 커플링 / 핸드휠 : 모터 구동 또는 수동 조작 구성
- 베어링 블록 / 베어링 플랜지 / 장착 풋 : 장치 프레임 및 축 지지 구성
유지보수 및 윤활
HSG 스크류 잭은 그리스 윤활 방식입니다. 스핀들은 정기적으로 청소 및 재윤활해야 하며, 카탈로그 기준 HSG-0~HSG-5는
약 700 운전시간 또는 18개월마다 기어 하우징 내부 그리스 교체가 권장됩니다.
| 모델 | 그리스량 | 최대 축방향 유격 | 베어링 커버 체결 토크 |
|---|---|---|---|
| HSG-0 | 0.012 kg | 0.8 mm | 3 Nm |
| HSG-1 | 0.05 kg | 1.0 mm | 5 Nm |
| HSG-2 | 0.09 kg | 1.0 mm | 9 Nm |
| HSG-3 | 0.14 kg | 1.5 mm | 13 Nm |
| HSG-4 | 0.45 kg | 1.75 mm | 32 Nm |
| HSG-5 | 0.72 kg | 2.25 mm | 60 Nm |
적용 분야
HSG 시리즈는 정밀 리프팅과 반복 위치 조정이 필요한 산업 설비에 적합합니다. 특히 Inox / VA 스테인레스 특수 사양은 습식, 세척, 부식 우려 환경에서 유리합니다.
컨베이어 높이 조절
탱크 커버 승강
식품·제약 설비
세척 설비
화학 설비

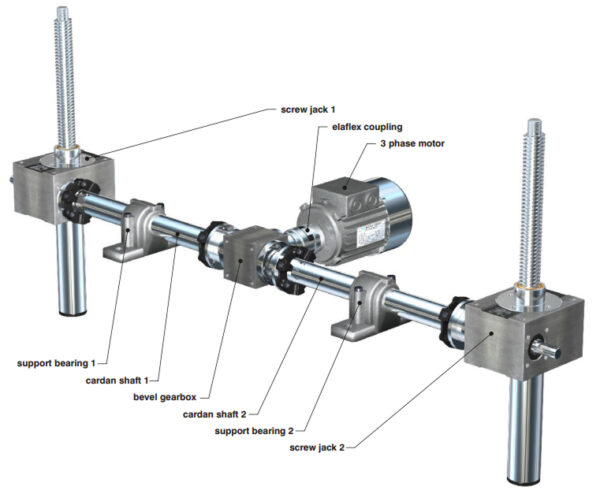

다축 동기 승강 시스템
Stainless Washdown Application
견적 및 선정 문의 시 필요 정보
| 항목 | 확인 내용 |
|---|---|
| 하중 | 총 하중, 잭 1대당 하중, 동하중/정하중, 압축/인장 여부 |
| 스트로크 | 필요 승강 거리 mm |
| 속도 | 희망 승강 속도, 사이클 타임 |
| 설치 방향 | 수직, 수평, 경사, 역방향 설치 여부 |
| 구동 방식 | 모터 구동, 핸드휠, 다축 연결, KSH 베벨 기어박스 사용 여부 |
| 스테인레스 요구 범위 | 하우징만 Inox/VA인지, 스핀들·너트·볼트·샤프트·액세서리까지 포함인지 |
| 환경 조건 | 습기, 세척수, 분진, 약품, 염분, 온도, 식품용 윤활 필요 여부 |
선정 시 주의사항
- 카탈로그의 최대 하중은 초기 선정 기준이며, 실제 허용 하중은 운전 조건에 따라 달라집니다.
- 압축하중으로 긴 스트로크를 사용할 경우 반드시 스핀들 좌굴 검토가 필요합니다.
- R 타입 회전 스핀들은 임계 회전수 검토가 필요합니다.
- KGS 볼스크류 및 일부 고리드 사다리꼴 스핀들은 자체 잠김성이 보장되지 않을 수 있으므로 브레이크 모터를 검토해야 합니다.
- Inox / VA 스테인레스 사양은 특수 사양입니다. 소재, 적용 범위, 납기, 가격, 윤활 조건을 견적 단계에서 반드시 확인해야 합니다.
