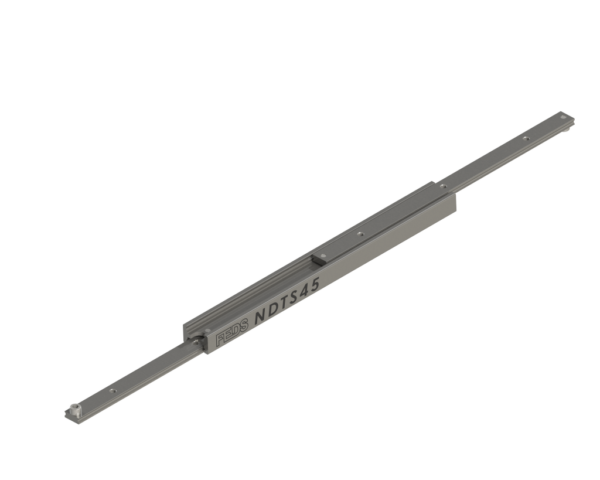

NDTS 완전 확장형 텔레스코픽 레일
NDTS는 Professional Full Extension Telescopic Slides 제품군의 완전 확장형 텔레스코픽 레일입니다. 레일 길이와 유사한 수준까지 확장되는 Full Extension 구조로, 장비 내부 트레이·서랍형 프레임·전장 박스·유지보수용 확장 장치처럼 전체 접근이 필요한 구조에 적합합니다.
NDTS 시리즈는 냉간 인발 탄소강 C45E+C 레일, 정밀 밀링 레이스웨이, 볼 케이지 및 볼 베어링 슬라이딩 구조를 기반으로 제작됩니다. 소형 장비에 적합한 NDTS3020과 더 높은 하중에 대응하는 NDTS4526으로 구성되며, A 타입과 B 타입에 따라 확장 깊이와 체결 홀 패턴이 달라집니다.
주요 특징
- 완전 확장 구조: 레일 길이와 유사한 수준까지 확장되는 Full Extension 방식입니다.
- 슬림한 단면 구성: NDTS3020은 30/20 mm급, NDTS4526은 45/26 mm급 단면으로 구성됩니다.
- 하중 대응: 규격에 따라 1쌍 기준 약 40~335 kg 범위에서 검토할 수 있습니다.
- C45E+C 레일: 냉간 인발 탄소강 레일에 정밀 밀링 레이스웨이를 적용했습니다.
- 정밀 볼 베어링 슬라이딩: 고하중 조건에서도 부드러운 직선 운동을 제공합니다.
- 아연도금 표면처리: 10~12 μm 전해 알칼리 아연도금으로 기본적인 내식성을 확보합니다.
- 사용 온도: 적절한 윤활 조건에서 -20°C부터 +250°C까지 적용 가능합니다.
- 레이스웨이 경화 옵션: H 옵션 적용 시 58~62 HRC 경화가 가능하여 수명과 내마모성 향상에 유리합니다.
- 스테인리스 옵션: 볼, 케이지, 스토핑 핀·볼트 또는 전체 316L 스테인리스 제작 옵션을 선택할 수 있습니다.
적용 분야
- 산업용 장비 트레이: 기계 내부 모듈, 전장 박스, 계측 장비, 유지보수용 확장 구조
- 특장차 및 소방 차량: 공구함, 장비 보관함, 응급 장비 트레이, 이동식 수납 구조
- 선박 및 해양 설비: 장비 점검 트레이, 수납함, 유지보수 프레임
- 자동화 설비: 검사 장비, 교체식 모듈, 부품 공급 장치
- 전장 및 배터리 트레이: 전기 장치, 배터리 팩, 제어반 내부 유닛의 확장 구조
제품 분류
| 제품군 | 텔레스코픽 레일 / 슬라이드 레일 |
|---|---|
| 모델 | NDTS |
| 카탈로그 표기 | Professional Full Extension Telescopic Slides / NDTS Type |
| 확장 방식 | 완전 확장형 / Full Extension |
| 확장 방향 | 단방향 확장 |
| 레일 재질 | Cold-drawn carbon steel C45E+C, EN 10277 |
| 표면처리 | Electrolytic alkaline zinc coating, 10~12 μm |
| 사용 온도 | -20°C ~ +250°C, 적정 윤활 및 열팽창 고려 조건 |
상세 규격 요약

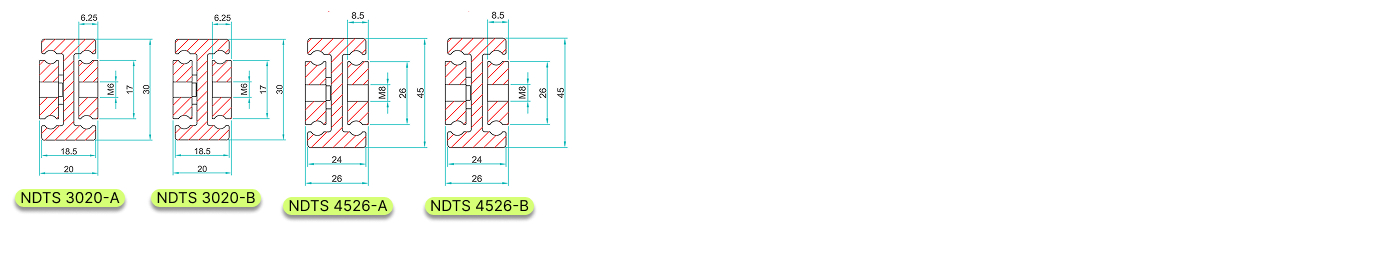

| 시리즈 | 단면 기준 | 중량 | 제작 길이 L | 확장 거리 D | 하중 범위 | 비고 |
|---|---|---|---|---|---|---|
| NDTS3020-A | 30/20 mm급 | 3.5 kg/m | 250~1200 mm | 250~1200 mm | 40~160 kg/pair | 소형 완전 확장, 표준 홀 패턴 |
| NDTS3020-B | 30/20 mm급 | 3.5 kg/m | 250~1200 mm | 285~1215 mm | 40~160 kg/pair | 일부 구간 확장 확장 |
| NDTS4526-A | 45/26 mm급 | 5.7 kg/m | 250~1500 mm | 250~1500 mm | 180~335 kg/pair | 중하중 완전 확장, 표준 홀 패턴 |
| NDTS4526-B | 45/26 mm급 | 6.1 kg/m | 250~1500 mm | 276~1522 mm | 180~335 kg/pair | 일부 구간 확장 확장 |
※ 하중 값은 1쌍 기준이며, 완전 확장 상태의 직립 설치 및 균등 하중 조건을 기준으로 합니다. 실제 적용 시 설치 방향, 프레임 강성, 편하중, 충격하중, 체결 방식에 따라 허용 하중이 달라질 수 있습니다.
A 타입과 B 타입 차이
| 구분 | A 타입 | B 타입 |
|---|---|---|
| 확장 깊이 | 설치 길이와 동일한 1:1 Full Extension 구조 | 설치 길이보다 확장 깊이가 조금 더 긴 구간이 있음 |
| 홀 표기 | Hole pattern A/B/C 치수 기준 | Hole pattern A 기준으로 단순화된 체결 구성 |
| 선정 기준 | 표준 완전 확장 트레이 | 조금 더 긴 확장거리 또는 다른 체결 홀 구성이 필요한 구조 |
설치 방향별 하중 기준
| 설치 방향 | 적용 하중 기준 | 검토 사항 |
|---|---|---|
| 직립 설치 | 카탈로그 정격 하중 기준 적용 | 완전 확장된 1쌍의 레일을 직립 상태로 설치하고, 하중을 균등 분포시키는 조건입니다. |
| 수평 설치 | 하중 약 60~80% 감소 | 실사용 가능 하중은 정격의 약 20~40% 수준으로 낮춰 검토하고, 처짐 증가를 고려해야 합니다. |
| 편하중 / 충격하중 | 추가 안전율 적용 필요 | 무게 중심이 한쪽으로 치우치거나 차량·선박 진동이 있는 경우 여유 하중을 크게 잡아야 합니다. |
옵션 안내
- H: Hardened raceways, 레이스웨이 경화 옵션
- V: V-shaped channel raceways, 일부 모델의 V형 레이스웨이 옵션
- F / FF: 외측 빔 1개 또는 양쪽 외측 빔 카운터싱크 가공
- SB: Stainless steel ball bearings
- SC: Stainless steel ball cages
- SA: Stainless steel stopping pins and bolts
- S: 전체 Stainless Steel 316L 제작 옵션
선정 포인트
- 필요 스트로크: 실제 필요한 확장 거리를 확인하고 A 타입 또는 B 타입을 선택해야 합니다.
- 설계 하중: 적재물 중량, 프레임 중량, 작업 중 추가 하중을 합산해 검토해야 합니다.
- 단면 크기: NDTS3020과 NDTS4526은 높이, 폭, 하중 범위가 다르므로 설치 공간과 하중 조건을 함께 검토해야 합니다.
- 설치 방향: 직립 설치와 수평 설치의 허용 하중 차이가 크므로 반드시 확인해야 합니다.
- 처짐 검토: 완전 확장 상태에서의 처짐과 흔들림을 확인해야 합니다.
- 체결 방식: 볼트 체결 위치, 체결 수량, 체결면 평탄도에 따라 슬라이딩 안정성이 달라질 수 있습니다.
- 사용 환경: 실내·실외, 해양, 염분, 습기, 온도, 분진, 윤활 조건을 함께 검토해야 합니다.
NDTS 적용이 적합한 경우
- 장비 트레이를 끝까지 확장해야 하는 경우
- 공간은 비교적 제한되어 있지만 완전 확장 구조가 필요한 경우
- 전장 박스, 계측 장비, 소형·중형 모듈을 밖으로 꺼내 점검해야 하는 경우
- 특장차, 소방 차량, 선박 장비처럼 진동과 충격이 있는 환경에 적용하는 경우
- 30/20급 소형 구조와 45/26급 중하중 구조를 같은 시리즈 안에서 비교 선정해야 하는 경우
문의 시 확인 정보
NDTS 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.
- 필요 레일 길이: 예: 500 mm, 800 mm, 1200 mm, 1500 mm 등
- 필요 스트로크: 실제로 확장되어야 하는 거리
- 하중 조건: 적재물 무게, 프레임 무게, 총 하중
- 설치 방향: 직립 설치, 수평 설치, 측면 설치 여부
- 선호 타입: A 타입 또는 B 타입, 홀 패턴 요구사항
- 사용 환경: 실내, 실외, 해양, 염분, 습기, 진동, 충격 여부
- 도면 또는 사진: 장비 도면, 설치 공간 사진, 간단한 스케치
