07: MDOWS 완전 확장형

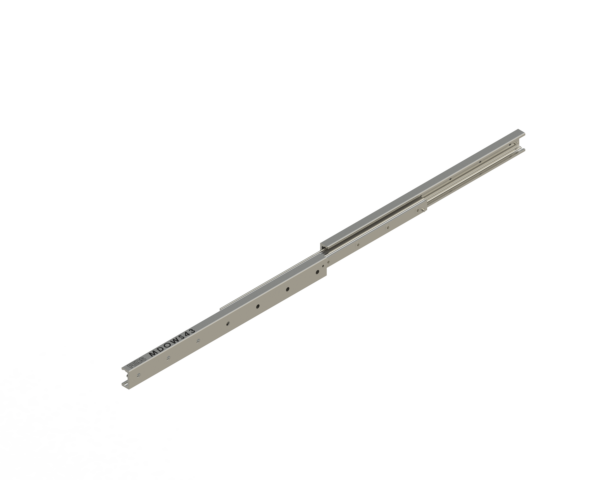

MDOWS 완전 확장형 텔레스코픽 레일

MDOWS는 Professional Full Extension Telescopic Slides 제품군에 속하는
고하중 완전 확장형 텔레스코픽 레일입니다.
레일 길이와 유사한 수준의 Full Extension 확장이 가능하여, 장비 내부 트레이·수납부·정비용 프레임을 끝까지 빼내야 하는 구조에 적합합니다.

MDOWS 시리즈는 냉간 인발 탄소강 C45E+C 레일과 정밀 가공된 레이스웨이, 볼 케이지 및 볼 베어링 구조를 기반으로 제작된 산업용 슬라이드 레일입니다.
완전 확장 상태에서도 하중을 안정적으로 지지하도록 설계되어 있으며, 기계 장비, 특장차, 선박 설비, 산업용 서랍, 유지보수용 확장 프레임 등에 적용할 수 있습니다.

특히 장비 내부 부품을 완전히 밖으로 꺼내 점검하거나, 고하중 트레이를 전개한 상태에서 작업해야 하는 구조처럼
완전 확장, 반복 사용, 하중 지지, 내구성이 동시에 필요한 경우 검토하기 좋은 텔레스코픽 레일입니다.

주요 특징

완전 확장 구조: 레일 길이와 유사한 수준까지 확장되는 Full Extension 방식입니다.
고하중 대응: 규격에 따라 1쌍 기준 최대 약 285 kg 수준까지 검토할 수 있습니다.
C45E+C 레일: 냉간 인발 탄소강 레일에 정밀 밀링 레이스웨이를 적용했습니다.
아연도금 표면처리: 10-12 μm 전해 알칼리 아연도금으로 기본적인 부식 저항성을 확보합니다.
정밀 볼 베어링 슬라이딩: 볼 케이지와 볼 베어링 구조로 고하중 조건에서도 부드러운 작동을 제공합니다.
넓은 온도 범위: 적절한 윤활 조건에서 -20°C부터 +250°C까지 적용 가능합니다.
레이스웨이 경화 옵션: H 옵션 적용 시 레이스웨이 58-62 HRC 경화가 가능하여 수명과 내마모성이 향상됩니다.
다양한 옵션: Hardened raceways, V-shaped channel raceways, stainless steel ball bearing, stainless ball cage, stopping pin/bolt, 316L 스테인리스 전체 제작 옵션을 선택할 수 있습니다.

적용 분야

산업용 장비 트레이: 기계 내부 유닛, 전장 박스, 모듈형 장비의 완전 확장 구조
특장차 및 소방 차량: 공구함, 장비 보관함, 응급 장비 트레이, 이동식 수납 구조
선박 및 해양 설비: 장비 점검 트레이, 유지보수용 확장 프레임, 선내 수납 구조
기계 유지보수 구조: 장비 내부 부품을 완전히 확장하여 점검·교체하는 프레임
자동화 설비: 작업자가 접근해야 하는 검사 장비, 부품 공급 장치, 교체식 모듈
고하중 서랍 및 랙: 긴 스트로크가 필요한 산업용 서랍, 배터리 트레이, 계측 장비 트레이

제품 분류

제품군	텔레스코픽 레일 / 슬라이드 레일
모델	MDOWS
카탈로그 표기	Professional Full Extension Telescopic Slides / MDOWS Type
확장 방식	완전 확장형 / Full Extension
확장 방향	단방향 확장
레일 재질	Cold-drawn carbon steel C45E+C, EN 10277
표면처리	Electrolytic alkaline zinc coating, 10-12 μm
사용 온도	-20°C ~ +250°C, 적정 윤활 및 열팽창 고려 조건
주요 용도	산업용 장비 트레이, 특장차, 소방 차량, 선박 설비, 유지보수용 확장 프레임, 고하중 서랍

상세 규격 요약

시리즈	단면 기준	중량	제작 길이 L	확장 거리 D	하중 범위	비고
MDOWS2626-B	26 mm급	3.4 kg/m	210-1090 mm	약 231-1120 mm	35-130 kg/pair	소형 완전 확장
MDOWS2626-A	26 mm급	4.3 kg/m	200-1200 mm	200-1200 mm	33-115 kg/pair	표준 홀 패턴
MDOWS3534-A	34/35 mm급	6.8 kg/m	200-1600 mm	200-1600 mm	약 22-150 kg/pair	중형 완전 확장
MDOWS3534-B	34/35 mm급	6.8 kg/m	210-1490 mm	약 295-1516 mm	30-110 kg/pair	확장 거리 여유형
MDOWS4344-A	43/44 mm급	10.8 kg/m	200-2000 mm	200-2000 mm	60-266 kg/pair	고하중 표준형
MDOWS4344-B	43/44 mm급	10.8 kg/m	210-1970 mm	248-2028 mm	70-285 kg/pair	고하중 확장형

※ 하중 값은 1쌍 기준이며, 완전 확장 상태에서 레일을 수직 방향으로 설치하고 하중을 균등하게 분포시킨 조건을 기준으로 합니다. 실제 적용 시 설치 방향, 체결 강성, 프레임 강성, 충격·진동 조건에 따라 별도 안전율 검토가 필요합니다.

설치 방향별 하중 기준

설치 방향	적용 하중 기준	검토 사항
수직 설치	카탈로그 정격 하중 기준 적용	표준 하중은 완전 확장된 1쌍의 슬라이드를 세워서 설치하고 균등 하중을 적용한 기준입니다.
수평 설치	하중 약 60-80% 감소	플랫 마운팅 시 처짐이 증가하므로 실제 사용 가능 하중을 낮춰 검토해야 합니다.
편하중 / 충격하중	추가 안전율 적용 필요	무게 중심이 한쪽으로 치우치거나 차량·선박처럼 진동이 있는 경우 별도 검토가 필요합니다.

재질 및 표면 처리

레일	Cold-drawn carbon steel C45E+C, EN 10277, precision-milled raceways
볼 케이지	Zinc-plated steel sheet, laser-cut profiles
볼 베어링	C85, G100, DIN 5401 기준 크롬강 볼
엔드 볼트	ASTM A307 compliant
표면 보호	10-12 μm 전해 알칼리 아연도금, DIN EN ISO 9227 중성 염수분무 시험 기준
윤활	표준 적용 시 리튬계 EP3 그리스 권장, 고온·저온용 특수 그리스 별도 가능

선택 옵션

H: Hardened raceways / 레이스웨이 경화 옵션
V: V-shaped channel raceways / V형 채널 레이스웨이
SB: Stainless steel ball bearings / 스테인리스 볼 베어링
SC: Stainless steel ball cages / 스테인리스 볼 케이지
SA: Stainless steel stopping pins and bolts / 스테인리스 스토핑 핀 및 볼트
S: Entirely manufactured in stainless steel 316L / 전체 스테인리스 316L 제작

선정 포인트

필요 확장 거리: 완전 확장이 필요한지, 실제 작업 위치에서 필요한 스트로크가 얼마인지 확인해야 합니다.
총 하중: 적재물 중량, 트레이 자체 중량, 작업 중 추가 하중을 모두 합산해야 합니다.
설치 방향: 수평 설치는 하중이 크게 감소하므로 반드시 별도 보정이 필요합니다.
프레임 강성: 레일 자체 하중보다 고정 프레임의 처짐과 비틀림이 더 큰 문제가 될 수 있습니다.
체결 방식: 제공된 체결 구멍을 모두 사용하고 하중이 균등하게 전달되도록 설계하는 것이 좋습니다.
반복 수명: 반복 동작이 많거나 고하중 사용이 예상되면 H 경화 옵션을 검토해야 합니다.
사용 환경: 실외, 해양, 세척수, 고온·저온, 분진 환경에서는 재질과 윤활 조건을 함께 확인해야 합니다.
처짐 허용치: 완전 확장 상태에서 처짐이 장비 기능에 영향을 주는지 확인해야 합니다.

MDOWS 적용이 적합한 경우

문의 시 확인 정보

MDOWS 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.

필요 레일 길이: 예: 400 mm, 800 mm, 1200 mm 등
필요 확장 거리: 실제로 밖으로 나와야 하는 거리
하중 조건: 적재물 무게, 프레임 무게, 총 하중
설치 방향: 수직 설치, 수평 설치, 측면 설치 여부
사용 빈도: 1일 작동 횟수, 예상 반복 수명
환경 조건: 실내, 실외, 해양, 고온, 저온, 세척수, 분진, 진동 여부
고정 방식: 볼트 체결 위치, 브라켓 사용 여부, 체결면 구조
도면 또는 사진: 장비 도면, 설치 공간 사진, 간단한 스케치
