18: TSRT 양방향 확장형

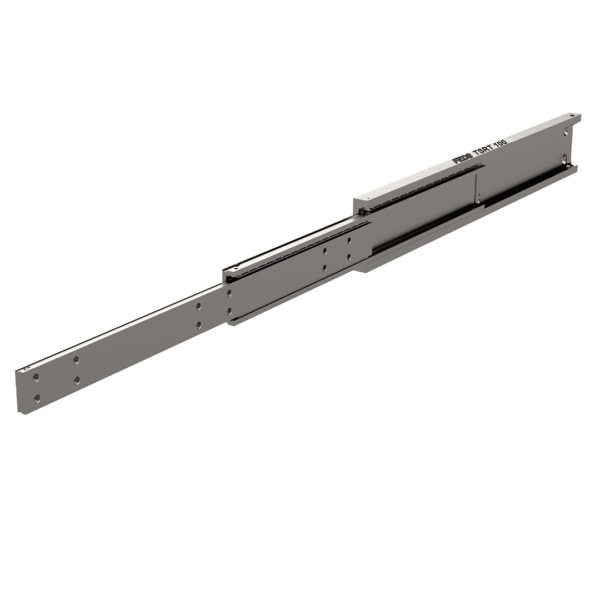

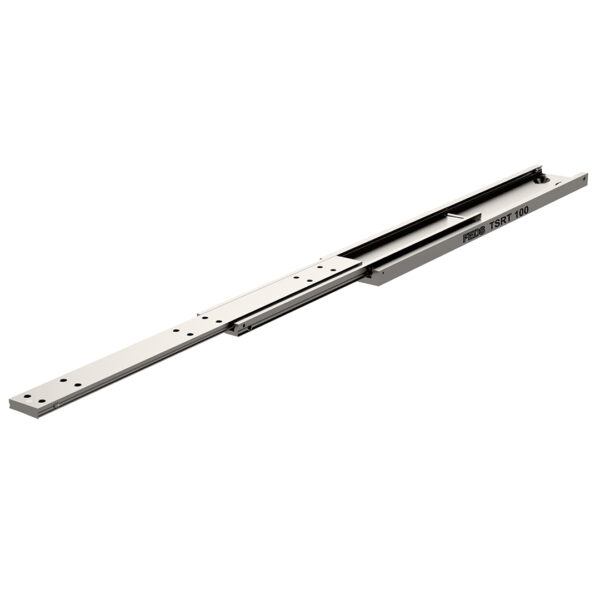

TSRT 양방향 확장형 텔레스코픽 레일

TSRT 시리즈는 Cold Drawn Carbon Steel C45E+C 재질의
양방향 확장형 Bi-Directional Extension 텔레스코픽 레일입니다.
단면 규격에 따라 TSRT-4518, TSRT-7024, TSRT-8025, TSRT-9028, TSRT-10032 다섯 가지 시리즈로 제공되며,
경하중 트레이부터 1톤급 고하중 설비까지 폭넓은 하중 범위를 지원합니다.

TSRT 시리즈는 정밀 볼 베어링 슬라이딩 방식과 고강성 강철 빔 구조를 적용하여,
산업용 트레이, 검사 장치, 유지보수 프레임, 차량 탑재 장비 등
반복적인 양방향 확장과 안정적인 하중 지지가 필요한 설비에 적합합니다.
설치 길이 L과 확장 길이 D가 동일한 완전 확장 구조로,
좌우 양측 방향으로 균등하게 인출할 수 있습니다.

주요 특징

양방향 확장 구조: 좌우 어느 방향으로도 설치 길이와 동일한 확장 거리(D = L)를 확보할 수 있습니다.
폭넓은 하중 범위: 경하중 TSRT-4518(최대 약 220 kg/pair)부터 고하중 TSRT-10032(최대 약 1,000 kg/pair)까지 5개 시리즈로 대응합니다.
C45E+C 강철 재질: 냉간 인발 탄소강(EN 10277) 기반의 정밀 밀링 레이스웨이 구조입니다.
정밀 볼 베어링 슬라이딩: 크롬 처리 볼 베어링(C85, G100 / DIN 5401)으로 부드럽고 안정적인 이동 성능을 제공합니다.
넓은 길이 범위: 시리즈에 따라 설치 길이 L 200~2000 mm 범위를 50 mm 간격으로 선택할 수 있습니다.
표면 보호 처리: 전해 알칼리 아연 코팅 10~12 μm가 적용되어 산업 환경에서의 표면 보호를 고려했습니다.
옵션 구성 가능: 경화 레이스웨이, V 형상 레이스웨이, 스테인리스 부품 등을 검토할 수 있습니다.
홀 패턴 선택: A / B / C 세 가지 홀 패턴으로 다양한 체결 조건에 대응합니다.

적용 분야

산업용 트레이: 양방향으로 확장해야 하는 작업 트레이 및 수납 설비
검사 및 테스트 장비: 양측 작업 위치에서 접근이 필요한 검사 지그 및 측정 모듈
차량 탑재 장비: 특장차, 정비 차량, 소방 차량, 군용 차량 등의 확장식 장비 프레임
배터리 및 전장 모듈: 양측 유지보수가 필요한 배터리 박스, 제어반, 전원 장치
고하중 설비: 1톤급 중량물을 안정적으로 인출·지지해야 하는 산업 설비
클린룸 장비: 무윤활 출고 후 멸균·특수 그리스 적용이 가능한 청정 환경 설비

시리즈별 개요

시리즈	단위 중량	최대 하중 (kg/pair)	설치 길이 L 범위	특성
TSRT-4518	3.8 kg/m	220	200 ~ 1000 mm	경하중·소형
TSRT-7024	9.7 kg/m	435	300 ~ 2000 mm	중하중·장행정
TSRT-8025	10.5 kg/m	435	300 ~ 2000 mm	중하중·장행정
TSRT-9028	16.2 kg/m	690	300 ~ 2000 mm	고하중
TSRT-10032	17.2 kg/m	1000	300 ~ 2000 mm	최고하중

※ 모든 시리즈는 설치 길이 L과 확장 길이 D가 동일한 완전 확장 구조이며, 하중 값은 길이에 따라 변동합니다.

TSRT-4518 규격 (3.8 kg/m, D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
TSRT4518.0200	200	200	170
TSRT4518.0250	250	250	180
TSRT4518.0300	300	300	200
TSRT4518.0350	350	350	210
TSRT4518.0400	400	400	220
TSRT4518.0450	450	450	210
TSRT4518.0500	500	500	200
TSRT4518.0550	550	550	185
TSRT4518.0600	600	600	170
TSRT4518.0650	650	650	150
TSRT4518.0700	700	700	130
TSRT4518.0750	750	750	110
TSRT4518.0800	800	800	95
TSRT4518.0850	850	850	85
TSRT4518.0900	900	900	65
TSRT4518.0950	950	950	60
TSRT4518.1000	1000	1000	54

TSRT-7024 규격 (9.7 kg/m, D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
TSRT7024.0300	300	300	390
TSRT7024.0350	350	350	395
TSRT7024.0400	400	400	400
TSRT7024.0450	450	450	405
TSRT7024.0500	500	500	415
TSRT7024.0550	550	550	420
TSRT7024.0600	600	600	430
TSRT7024.0650	650	650	435
TSRT7024.0700	700	700	430
TSRT7024.0750	750	750	425
TSRT7024.0800	800	800	420
TSRT7024.0850	850	850	410
TSRT7024.0900	900	900	400
TSRT7024.0950	950	950	395
TSRT7024.1000	1000	1000	380
TSRT7024.1050	1050	1050	365
TSRT7024.1100	1100	1100	350
TSRT7024.1150	1150	1150	340
TSRT7024.1200	1200	1200	325
TSRT7024.1250	1250	1250	310
TSRT7024.1300	1300	1300	290
TSRT7024.1350	1350	1350	280
TSRT7024.1400	1400	1400	270
TSRT7024.1450	1450	1450	260
TSRT7024.1500	1500	1500	245
TSRT7024.1550	1550	1550	230
TSRT7024.1600	1600	1600	215
TSRT7024.1650	1650	1650	200
TSRT7024.1700	1700	1700	185
TSRT7024.1750	1750	1750	165
TSRT7024.1800	1800	1800	145
TSRT7024.1850	1850	1850	125
TSRT7024.1900	1900	1900	105
TSRT7024.1950	1950	1950	85
TSRT7024.2000	2000	2000	65

TSRT-8025 규격 (10.5 kg/m, D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
TSRT8025.0300	300	300	390
TSRT8025.0350	350	350	400
TSRT8025.0400	400	400	405
TSRT8025.0450	450	450	410
TSRT8025.0500	500	500	415
TSRT8025.0550	550	550	420
TSRT8025.0600	600	600	425
TSRT8025.0650	650	650	435
TSRT8025.0700	700	700	430
TSRT8025.0750	750	750	425
TSRT8025.0800	800	800	420
TSRT8025.0850	850	850	410
TSRT8025.0900	900	900	400
TSRT8025.0950	950	950	390
TSRT8025.1000	1000	1000	390
TSRT8025.1050	1050	1050	370
TSRT8025.1100	1100	1100	360
TSRT8025.1150	1150	1150	345
TSRT8025.1200	1200	1200	330
TSRT8025.1250	1250	1250	315
TSRT8025.1300	1300	1300	300
TSRT8025.1350	1350	1350	280
TSRT8025.1400	1400	1400	260
TSRT8025.1450	1450	1450	250
TSRT8025.1500	1500	1500	240
TSRT8025.1550	1550	1550	230
TSRT8025.1600	1600	1600	220
TSRT8025.1650	1650	1650	210
TSRT8025.1700	1700	1700	200
TSRT8025.1750	1750	1750	190
TSRT8025.1800	1800	1800	180
TSRT8025.1850	1850	1850	170
TSRT8025.1900	1900	1900	160
TSRT8025.1950	1950	1950	150
TSRT8025.2000	2000	2000	140

TSRT-9028 규격 (16.2 kg/m, D = L)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
TSRT9028.0300	300	300	620
TSRT9028.0350	350	350	630
TSRT9028.0400	400	400	640
TSRT9028.0450	450	450	650
TSRT9028.0500	500	500	660
TSRT9028.0550	550	550	670
TSRT9028.0600	600	600	680
TSRT9028.0650	650	650	690
TSRT9028.0700	700	700	680
TSRT9028.0750	750	750	670
TSRT9028.0800	800	800	660
TSRT9028.0850	850	850	650
TSRT9028.0900	900	900	640
TSRT9028.0950	950	950	630
TSRT9028.1000	1000	1000	615
TSRT9028.1050	1050	1050	590
TSRT9028.1100	1100	1100	565
TSRT9028.1150	1150	1150	540
TSRT9028.1200	1200	1200	520
TSRT9028.1250	1250	1250	490
TSRT9028.1300	1300	1300	475
TSRT9028.1350	1350	1350	455
TSRT9028.1400	1400	1400	430
TSRT9028.1450	1450	1450	410
TSRT9028.1500	1500	1500	380
TSRT9028.1550	1550	1550	350
TSRT9028.1600	1600	1600	320
TSRT9028.1650	1650	1650	290
TSRT9028.1700	1700	1700	270
TSRT9028.1750	1750	1750	250
TSRT9028.1800	1800	1800	230
TSRT9028.1850	1850	1850	210
TSRT9028.1900	1900	1900	200
TSRT9028.1950	1950	1950	195
TSRT9028.2000	2000	2000	190

TSRT-10032 규격 (17.2 kg/m, D = L, 최고하중)

품번	설치 길이 L	확장 길이 D	하중 (kg/pair)
TSRT10032.0300	300	300	820
TSRT10032.0350	350	350	860
TSRT10032.0400	400	400	900
TSRT10032.0450	450	450	940
TSRT10032.0500	500	500	960
TSRT10032.0550	550	550	980
TSRT10032.0600	600	600	1000
TSRT10032.0650	650	650	980
TSRT10032.0700	700	700	950
TSRT10032.0750	750	750	920
TSRT10032.0800	800	800	890
TSRT10032.0850	850	850	860
TSRT10032.0900	900	900	830
TSRT10032.0950	950	950	820
TSRT10032.1000	1000	1000	800
TSRT10032.1050	1050	1050	780
TSRT10032.1100	1100	1100	760
TSRT10032.1150	1150	1150	740
TSRT10032.1200	1200	1200	720
TSRT10032.1250	1250	1250	700
TSRT10032.1300	1300	1300	680
TSRT10032.1350	1350	1350	660
TSRT10032.1400	1400	1400	640
TSRT10032.1450	1450	1450	620
TSRT10032.1500	1500	1500	600
TSRT10032.1550	1550	1550	580
TSRT10032.1600	1600	1600	560
TSRT10032.1650	1650	1650	540
TSRT10032.1700	1700	1700	520
TSRT10032.1750	1750	1750	500
TSRT10032.1800	1800	1800	480
TSRT10032.1850	1850	1850	460
TSRT10032.1900	1900	1900	440
TSRT10032.1950	1950	1950	420
TSRT10032.2000	2000	2000	400

※ 위 하중 값은 완전 확장 상태의 1쌍(pair) 기준이며,
수직(직축) 설치, 1,000 mm 간격의 균등 하중 분포 조건을 기준으로 합니다.
실제 선정 시 필요한 설치 길이에 해당하는 품번을 확인해야 합니다.

설치 방향별 하중 기준

설치 방향	적용 하중 기준	검토 사항
수직(직축) 설치	카탈로그 정격 하중 기준 적용	완전히 확장된 한 쌍의 슬라이드를 수직 장착하고, 1,000 mm 간격의 내부 빔에 하중을 균등하게 분포시켜야 합니다.
수평 / 평면(간접축) 설치	정격 하중 대비 약 60~80% 감소	간접축(평면) 장착 시 처짐이 증가하므로 바닥·하부 장착 시 강한 L 브라켓 적용과 별도 하중 검토(필요 시 FEA 해석)가 권장됩니다.
편하중 / 충격하중	추가 안전율 적용 필요	양방향 작동 시 무게 중심 변화, 진동, 충격, 프레임 처짐을 함께 고려해야 합니다.

※ 최대 부하 또는 그에 근접한 상태에서 슬라이드 처짐은 닫힘 길이의 최대 2% 수준으로 산정됩니다.

재질 및 표면 처리

빔 재질: Cold Drawn Carbon Steel C45E+C, EN 10277 규격 기반의 정밀 밀링 레이스웨이 구조입니다.
볼 케이지: 아연 도금 강판을 사용한 레이저 컷 프로파일 구조입니다.
볼 베어링: C85, G100, DIN 5401 기준의 크롬 처리 볼 베어링이 적용됩니다.
엔드 볼트: ASTM A307 기준의 부품이 적용됩니다.
표면 보호: 전해 알칼리 아연 코팅 10~12 μm가 적용됩니다.
내식성 기준: DIN EN ISO 9227 중성 염수 분무 시험에서 백청은 250시간 이내, 적청은 1,100시간 이내 미발생으로 기재되어 있습니다.
사용 온도: 적절한 윤활제를 적용하고 열팽창을 허용하는 설치 조건에서 -20°C부터 +250°C까지 검토 가능합니다.
윤활: 일반 용도에는 리튬 기반 EP3 그리스가 권장되며, 고온·저온용 그리스는 별도 요청이 가능합니다.
클린룸 대응: 무윤활 상태로 출고하여 고객이 멸균 후 전용 그리스를 적용할 수 있습니다.

수명 및 작동 사이클

표준품 수명: 비경화 Professional Range 강철 슬라이드는 정격 하중의 75% 조건에서 약 100,000 사이클을 기준으로 합니다. (올바른 설치, 적정 작동 속도, 적정 환경, 권장 정비 주기 준수 시)
경화 옵션 수명: 레이스웨이를 58~62 HRC로 경화하고 크롬 처리 볼 베어링을 적용하면 마모가 크게 줄어 500,000 사이클 이상도 기대할 수 있습니다.
작동 속도: 경화 옵션 적용 시 권장 작동 속도는 최대 약 0.6 m/s입니다.
경화 효과: 700 mm 미만 길이에서는 하중 향상 폭이 작으며, 장수명·저마찰·저작동력 측면에서 이점이 큽니다.
OEM 권장사항: 설계 확정 전, 실제 생산 환경 내 현장 테스트(in situ)를 권장합니다.

선택 가능한 옵션

옵션 코드	옵션 내용
H	경화 레이스웨이 / Hardened Raceways
V	V 형상 채널 레이스웨이 / V-shaped Channel Raceways
SB	스테인리스 스틸 볼 베어링
SC	스테인리스 스틸 볼 케이지
SA	스테인리스 스틸 스토핑 핀 및 볼트

※ V 옵션은 TSRT-4518을 제외한 시리즈에서 선택 가능하며, 시리즈별 적용 옵션은 문의 시 확인 바랍니다.

선정 포인트

하중 등급: 적재물·트레이·브라켓·배선·부가 장비 무게를 합산해 적합한 시리즈(4518 ~ 10032)를 선택합니다.
설치 길이와 확장 거리: TSRT는 D = L 구조이므로 필요한 인출 거리에 맞춰 길이를 선정합니다.
설치 방향: 수평(간접축) 설치 시 허용 하중이 60~80% 감소하므로 반드시 별도 검토가 필요합니다.
프레임 강성: 확장 상태에서 처짐과 비틀림이 발생하지 않도록 고정 프레임의 강성을 확보해야 합니다.
체결 방식: 가능한 모든 고정 홀을 사용하고 체결면의 평탄도와 강성을 확보하는 것이 중요합니다.
고사이클 환경: 반복 동작이 빈번한 경우 경화 레이스웨이(H) 옵션을 검토합니다.
사용 환경: 온도, 습기, 분진, 부식 가능성, 클린룸 여부, 윤활 및 정비 주기를 함께 검토해야 합니다.

문의 시 확인 정보

TSRT 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.

필요 설치 길이 L: 장비 내부에 설치 가능한 레일 길이
필요 확장 거리 D: 양방향 각각에서 필요한 이동 거리
총 하중: 적재물, 트레이, 브라켓, 배선 및 부가 장비를 포함한 전체 무게
설치 방향: 수직(직축), 수평(간접축), 측면 설치 여부
양방향 사용 조건: 양측 확장 빈도와 작업 위치
무게 중심: 확장 상태에서의 중심 위치와 편하중 가능성
사용 환경: 실내·실외, 온도, 분진, 습기, 진동, 충격, 클린룸 여부
도면 또는 사진: 설치 공간 도면, 장비 사진 또는 간단한 스케치
