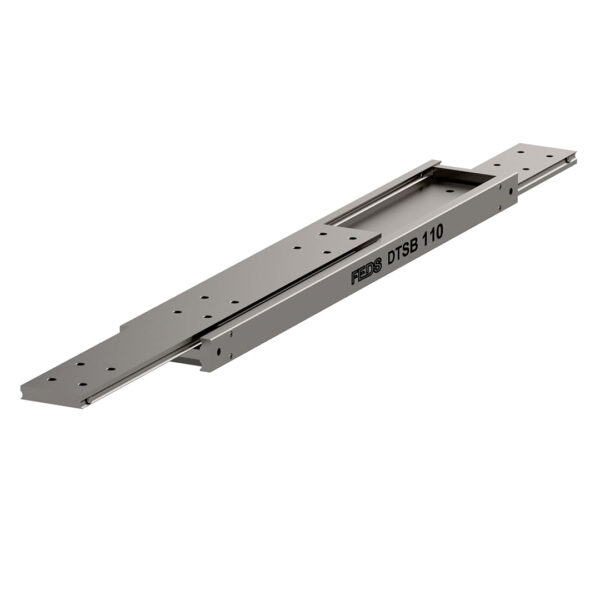

DTSB 양방향 완전 확장형 텔레스코픽 레일
DTSB는 Steel C45E+C 재질의
양방향 완전 확장형 Full Extension Bi-Directional 텔레스코픽 레일입니다.
설치 길이 L과 동일한 확장 길이 D를 확보할 수 있으며,
장비의 좌우 양측 방향에서 트레이 또는 모듈을 확장해야 하는 구조에 적합합니다.
DTSB 시리즈는 정밀 볼 베어링 슬라이딩 방식과 고강성 강철 빔 구조를 적용하여,
산업용 트레이, 검사 장치, 유지보수 프레임, 차량 탑재 장비 등
반복적인 양방향 확장과 안정적인 하중 지지가 필요한 설비에 검토하기 좋은 제품군입니다.
특히 장비 중앙부에 설치된 부품이나 모듈을 작업 방향에 따라 양측에서 접근해야 하는 경우,
완전 확장 거리와 양방향 작업성을 함께 확보할 수 있습니다.
주요 특징
- 양방향 완전 확장 구조: 좌우 어느 방향에서도 설치 길이와 동일한 수준의 확장 거리를 확보할 수 있습니다.
- Full Extension 구조: 카탈로그 규격 기준 설치 길이 L과 확장 길이 D가 동일합니다.
- Steel C45E+C 재질: 냉간 인발 탄소강 기반의 고강성 구조로 산업용 장비에 적합합니다.
- 고하중 대응: 모델에 따라 최대 1,890 kg/pair 수준의 하중 조건까지 검토할 수 있습니다.
- 정밀 볼 베어링 슬라이딩: 반복적인 양방향 확장 동작에서도 부드럽고 안정적인 이동 성능을 제공합니다.
- 다양한 규격 선택: DTSB-4024부터 DTSB-12044까지 설치 공간과 하중에 따라 선택할 수 있습니다.
- 표면 보호 처리: 전해 알칼리 아연 코팅이 적용되어 산업 환경에서의 표면 보호를 고려했습니다.
- 옵션 구성 가능: 경화 레이스웨이, 카운터싱크 가공, 스테인리스 부품 옵션 등을 검토할 수 있습니다.
적용 분야
- 양방향 산업용 트레이: 설비 중앙부에서 좌우 방향으로 확장해야 하는 작업 트레이
- 검사 및 테스트 장비: 양측 작업 위치에서 접근이 필요한 검사 지그 및 측정 모듈
- 차량 탑재 장비: 특장차, 정비 차량, 소방 차량, 군용 차량 등의 확장식 장비 프레임
- 배터리 및 전장 모듈: 양측 유지보수가 필요한 배터리 박스, 제어반, 전원 장치
- 생산 설비 프레임: 작업 동선에 따라 좌우 방향 모두에서 확장해야 하는 구조
- 고하중 수납 시스템: 중량 부품이나 공구를 안정적으로 이동시키는 산업용 수납 설비
제품 분류
| 제품군 | 텔레스코픽 레일 / 슬라이드 레일 |
|---|---|
| 모델 | DTSB |
| 확장 방식 | 양방향 완전 확장형 / Full Extension Bi-Directional |
| 확장 비율 | 설치 길이 대비 약 100% / D = L |
| 재질 | Cold Drawn Carbon Steel C45E+C / EN 10277 |
| 볼 케이지 | 아연 도금 강판 / 레이저 컷 프로파일 |
| 볼 베어링 | C85, G100 / DIN 5401 / 크롬 처리 |
| 표면 보호 | 전해 알칼리 아연 코팅 10~12 μm |
| 사용 온도 범위 | -20°C ~ +250°C / 적정 윤활 및 열팽창을 고려한 설치 조건 |
| 주요 용도 | 양방향 트레이, 산업용 장비 프레임, 검사 장비, 차량 탑재 장비, 유지보수 모듈 |
모델별 기본 규격
| 모델 | 높이 × 단면폭 | 설치 길이 L | 확장 길이 D | 하중 범위 kg/pair | 중량 | 재질 |
|---|---|---|---|---|---|---|
| DTSB-4024 | 40 × 24 mm | 200~2,000 mm | 200~2,000 mm | 40~350 | 5.55 kg/m | Steel C45E+C |
| DTSB-5030 | 50 × 30 mm | 200~2,200 mm | 200~2,200 mm | 70~420 | 8.10 kg/m | Steel C45E+C |
| DTSB-6030 | 60 × 30 mm | 200~2,200 mm | 200~2,200 mm | 150~600 | 9.90 kg/m | Steel C45E+C |
| DTSB-7032 | 70 × 32 mm | 200~2,200 mm | 200~2,200 mm | 180~700 | 12.60 kg/m | Steel C45E+C |
| DTSB-8030 | 80 × 30 mm | 200~2,200 mm | 200~2,200 mm | 210~880 | 14.20 kg/m | Steel C45E+C |
| DTSB-9036 | 90 × 36 mm | 200~2,500 mm | 200~2,500 mm | 320~1,050 | 17.90 kg/m | Steel C45E+C |
| DTSB-11044 | 110 × 44 mm | 300~2,500 mm | 300~2,500 mm | 480~1,800 | 27.70 kg/m | Steel C45E+C |
| DTSB-12044 | 120 × 44 mm | 300~3,000 mm | 300~3,000 mm | 260~1,890 | 30.77 kg/m | Steel C45E+C |
※ 위 하중 값은 카탈로그에 기재된 완전 확장 상태의 1쌍 기준 하중이며,
수직 설치 및 균등 하중 분포 조건을 기준으로 합니다.
※ 하중 값은 제품 길이에 따라 변하므로, 실제 선정 시에는 필요한 설치 길이에 해당하는 상세 규격을 확인해야 합니다.
양방향 완전 확장 구조
| 검토 항목 | 내용 |
|---|---|
| 확장 방향 | 좌우 양방향 확장이 필요한 장비 또는 트레이 구조에 적용할 수 있습니다. |
| 확장 거리 | 카탈로그 규격 기준 설치 길이 L과 확장 길이 D가 동일한 완전 확장형 구조입니다. |
| 작업 접근성 | 설비 중앙부 또는 제한된 공간에서 양측 작업자의 접근성을 개선할 수 있습니다. |
| 체결 조건 | 모든 고정 홀을 활용하고, 내부 빔 전체에 하중이 균등하게 분포되도록 설치하는 것이 권장됩니다. |
설치 방향별 하중 기준
| 설치 방향 | 적용 하중 기준 | 검토 사항 |
|---|---|---|
| 수직 설치 | 카탈로그 정격 하중 기준 적용 | 완전히 확장된 한 쌍의 슬라이드를 수직 장착하고, 내부 빔에 하중을 균등하게 분포시켜야 합니다. |
| 수평 / 평면 설치 | 정격 하중 대비 약 60~80% 감소 | 바닥 장착 또는 하부 장착 구조에서는 강한 L 브라켓 적용과 별도 하중 검토가 권장됩니다. |
| 편하중 / 충격하중 | 추가 안전율 적용 필요 | 양방향 작동 시 무게 중심 변화, 진동, 충격, 프레임 처짐을 함께 고려해야 합니다. |
재질 및 표면 처리
- 빔 재질: Cold Drawn Carbon Steel C45E+C, EN 10277 규격 기반의 밀링 레이스웨이 구조입니다.
- 볼 케이지: 아연 도금 강판을 사용한 레이저 컷 프로파일 구조입니다.
- 볼 베어링: C85, G100, DIN 5401 기준의 크롬 처리 볼 베어링이 적용됩니다.
- 엔드 볼트: ASTM A307 기준의 부품이 적용됩니다.
- 표면 보호: 전해 알칼리 아연 코팅 10~12 μm가 적용됩니다.
- 내식성 기준: 카탈로그 기준 중성 염수 분무 시험에서 백청은 250시간 이내 미발생, 적청은 1,100시간 이내 미발생으로 기재되어 있습니다.
- 사용 온도: 적절한 윤활제를 적용하고 열팽창을 허용하는 설치 조건에서 -20°C부터 +250°C까지 검토 가능합니다.
- 윤활: 일반 용도에는 리튬 기반 EP3 그리스가 권장되며, 고온·저온용 그리스는 별도 요청이 가능합니다.
선택 가능한 옵션
| 옵션 코드 | 옵션 내용 |
|---|---|
| H | 경화 레이스웨이 / Hardened Raceways |
| V | V 형상 채널 레이스웨이 / V Shape Channel Raceways |
| F | 외측 빔 한쪽 카운터싱크 가공 |
| FF | 외측 빔 양쪽 카운터싱크 가공 |
| SB | 스테인리스 스틸 볼 베어링 |
| SC | 스테인리스 스틸 볼 케이지 |
| SA | 스테인리스 스틸 스토핑 핀 및 볼트 |
경화 레이스웨이 옵션
- 경도: 레이저 공정을 통해 레이스웨이를 약 58~62 HRC 수준으로 경화할 수 있습니다.
- 마찰 및 마모 저감: 반복 동작 환경에서 마찰과 마모를 줄여 제품 수명 향상에 유리합니다.
- 작동 속도: 경화 옵션 적용 시 권장 작동 속도는 최대 약 0.6 m/s로 기재되어 있습니다.
- 고사이클 설비: 양방향 확장 동작이 빈번한 생산 설비, 검사 장비, OEM 장비에 검토하기 좋습니다.
선정 포인트
- 필요 확장 방향: 한 방향만 사용하는지, 좌우 양방향 접근이 필요한 구조인지 먼저 확인해야 합니다.
- 필요 확장 거리: DTSB는 설치 길이와 동일한 완전 확장 거리 확보가 필요한 경우에 적합합니다.
- 설계 하중: 적재물뿐 아니라 트레이, 브라켓, 배선, 부가 장비 무게까지 포함해 선정해야 합니다.
- 설치 방향: 수평 설치 시 허용 하중이 크게 감소하므로 반드시 별도 검토가 필요합니다.
- 프레임 강성: 확장 상태에서 처짐과 비틀림이 발생하지 않도록 고정 프레임의 강성을 확보해야 합니다.
- 체결 방식: 가능한 모든 고정 홀을 사용하고 체결면의 평탄도와 강성을 확보하는 것이 중요합니다.
- 사용 환경: 온도, 습기, 분진, 부식 가능성, 윤활 및 정비 주기를 함께 검토해야 합니다.
DTSB 적용이 적합한 경우
- 장비 또는 트레이를 좌우 양방향으로 완전히 확장해야 하는 경우
- 설비 중앙에 설치된 모듈을 양쪽 작업 위치에서 점검하거나 교체해야 하는 경우
- 산업용 트레이, 전장 모듈, 검사 장치를 양측에서 접근해야 하는 경우
- 고하중 조건에서 완전 확장 거리와 안정적인 지지 성능이 동시에 필요한 경우
- 장비 레이아웃상 한쪽 방향만으로 유지보수가 어려운 경우
문의 시 확인 정보
DTSB 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.
- 필요 설치 길이 L: 장비 내부에 설치 가능한 레일 길이
- 필요 확장 거리 D: 양방향 각각에서 필요한 이동 거리
- 총 하중: 적재물, 트레이, 브라켓, 배선 및 부가 장비를 포함한 전체 무게
- 설치 방향: 수직 설치, 수평 설치, 측면 설치 여부
- 양방향 사용 조건: 양측 확장 빈도와 작업 위치
- 무게 중심: 확장 상태에서의 중심 위치와 편하중 가능성
- 사용 환경: 실내·실외, 온도, 분진, 습기, 진동, 충격 여부
- 도면 또는 사진: 설치 공간 도면, 장비 사진 또는 간단한 스케치
