SDDTS 슈퍼 확장형 스테인리스 텔레스코픽 레일
SDDTS는 Professional Super Extension Telescopic Slides 제품군에 속하는
슈퍼 확장형 스테인리스 텔레스코픽 레일입니다.
설치 길이의 약 2배까지 인출되는 Super Extension 구조로, 짧은 레일 길이로 매우 긴 스트로크를 확보해야 하는 장비 구조에 적합합니다.
SDDTS 시리즈는 전 부품을 316L 오스테나이트계 스테인리스(1.4404)로 제작한 산업용 슬라이드 레일입니다.
정밀 밀링 가공된 빔, 스테인리스 볼 케이지 및 볼 베어링 구조를 기반으로 하며, 극저온부터 약 800°C에 이르는 넓은 온도 범위와 우수한 내식성을 갖춰 가혹한 환경에서도 안정적으로 사용할 수 있습니다.
특히 긴 스트로크, 고온·극저온 환경, 내식성, 위생성이 동시에 필요한 장비 구조에서 검토하기 좋은 텔레스코픽 레일입니다.
일반 완전 확장(Full Extension) 계열과 달리, SDDTS는 설치 길이를 크게 초과해 인출되는 슈퍼 확장 사양이라는 점에서 별도 시리즈로 검토해야 합니다.
주요 특징
- 슈퍼 확장 구조: 설치 길이 L 대비 약 2배(D ≈ 2L)까지 인출되는 Super Extension 방식입니다.
- 316L 스테인리스 전체 제작: 빔, 볼 케이지, 볼 베어링 모두 316L(1.4404) 오스테나이트계 스테인리스로 제작됩니다.
- 넓은 온도 범위: 적절한 윤활 및 재료 항복강도 저감을 고려할 경우 극저온부터 약 800°C까지 적용 가능합니다.
- 우수한 내식성: 해양·염분·습기·세척 환경 및 위생이 중요한 설비에 적합합니다.
- 정밀 가공 빔: 316L 빔을 정밀 밀링 가공하여 부드러운 슬라이딩을 제공합니다.
- 폴리시 표면 처리: 별도 도금 없이 폴리시 마감으로 위생성과 청결 관리가 용이합니다.
- 스테인리스 엔드 볼트: A2 304(1.4301) 스테인리스 엔드 볼트를 적용합니다.
- 다양한 옵션: V-shaped channel raceways(V), 외측 빔 한쪽 카운터싱크(F), 양쪽 카운터싱크(FF) 옵션을 선택할 수 있습니다.
적용 분야
- 고온 설비: 열처리로, 건조로, 오븐 등 고온 환경의 트레이·인출 구조
- 극저온 설비: 저온 챔버, 냉동·냉각 장비의 인출식 트레이
- 식품·제약·위생 설비: 세척이 잦고 부식·오염 관리가 중요한 인출 구조
- 해양·선박 설비: 염분·습기 환경의 장비 점검 트레이, 수납 구조
- 긴 스트로크 검사 장비: 짧은 설치 공간에서 깊게 인출해야 하는 검사·측정 장비
- 산업용 인출 트레이: 긴 인출 거리가 필요한 산업용 서랍, 모듈형 장비 트레이
제품 분류
| 제품군 | 텔레스코픽 레일 / 슬라이드 레일 |
|---|---|
| 모델 | SDDTS |
| 카탈로그 표기 | Professional Super Extension Telescopic Slides / SDDTS Type |
| 확장 방식 | 슈퍼 확장형 / Super Extension (D ≈ 2L) |
| 빔 재질 | Stainless 316L (1.4404), 정밀 밀링 |
| 볼 케이지 / 베어링 | Stainless 316L (1.4404) |
| 엔드 볼트 | Stainless A2 304 (1.4301) |
| 표면처리 | Polished (폴리시) |
| 사용 온도 | 극저온(Cryogenic) ~ 약 800°C, 적정 윤활 및 항복강도 저감 고려 조건 |
| 주요 용도 | 고온·극저온 설비, 식품·제약·위생 설비, 해양·선박 설비, 긴 스트로크 인출 트레이 |

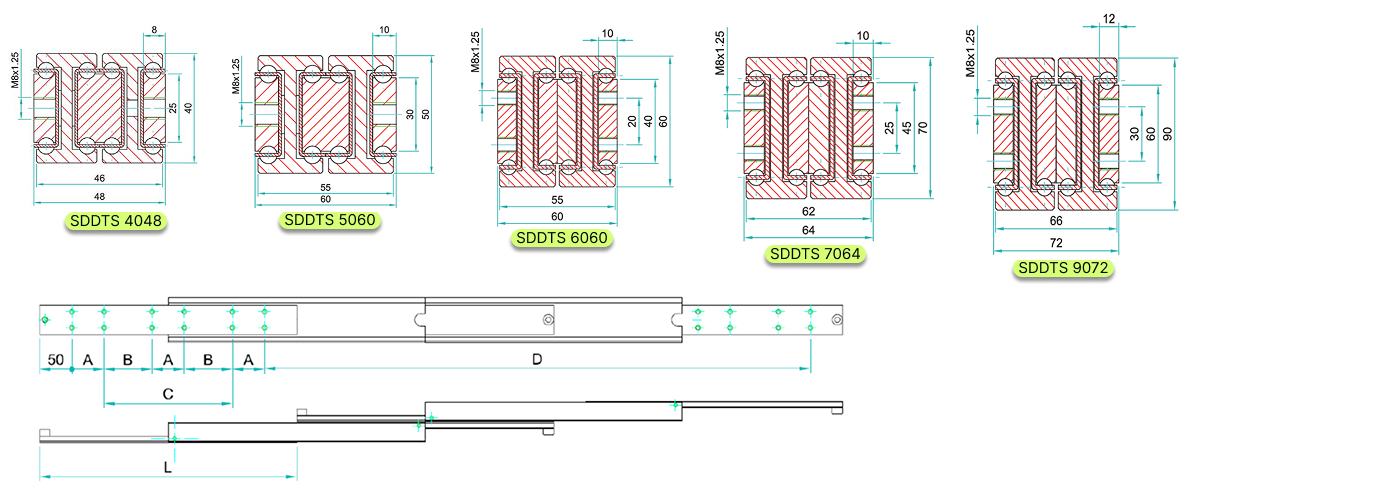

상세 규격 요약
| 시리즈 | 단면 기준 | 중량 | 제작 길이 L | 확장 거리 D | 하중 범위 | 비고 |
|---|---|---|---|---|---|---|
| SDDTS-4048 | 40/48 mm급 | 11.3 kg/m | 200-1200 mm | 400-2400 mm | 28-50 kg/pair | 소형 슈퍼 확장 |
| SDDTS-5060 | 50/60 mm급 | 17.8 kg/m | 200-1200 mm | 400-2400 mm | 40-110 kg/pair | 중하중 슈퍼 확장 |
| SDDTS-6060 | 60/60 mm급 | 17.8 kg/m | 200-1400 mm | 400-2800 mm | 35-120 kg/pair | 긴 스트로크 대응 |
| SDDTS-7064 | 70/64 mm급 | 27.5 kg/m | 200-1600 mm | 400-3200 mm | 25-130 kg/pair | 고하중 / 초장 스트로크 |
| SDDTS-9072 | 90/72 mm급 | 39.6 kg/m | 300-1600 mm | 600-3200 mm | 55-170 kg/pair | 최대 단면 / 최고 하중 |
※ 위 하중 값은 1쌍 기준이며, 카탈로그상 완전 확장 상태의 직립 설치 및 1,000 mm 간격 빔 균등 하중 조건을 기준으로 합니다.
실제 적용 시에는 고온·극저온에 따른 항복강도 저감, 설치 방향, 프레임 강성, 편하중, 충격하중에 따라 허용 하중이 달라질 수 있습니다.
슈퍼 확장(Super Extension)이란?
일반적인 완전 확장(Full Extension)은 닫힌 길이만큼만 인출되지만, SDDTS는 닫힌 길이의 약 2배까지 인출됩니다.
즉 설치 공간(레일 길이)이 짧아도 매우 긴 스트로크를 확보할 수 있어, 깊은 인출이 필요하지만 설치 공간이 제한적인 구조에 유리합니다.
| 설치 길이 L | 확장 거리 D | 확장 비율 |
|---|---|---|
| 200 mm | 400 mm | 약 2배 |
| 600 mm | 1200 mm | 약 2배 |
| 1000 mm | 2000 mm | 약 2배 |
| 1600 mm | 3200 mm | 약 2배 |
설치 방향별 하중 기준
| 설치 방향 | 적용 하중 기준 | 검토 사항 |
|---|---|---|
| 직립 설치 (Direct Axis) | 카탈로그 정격 하중 기준 적용 | 완전 확장된 1쌍의 레일을 직립 상태로 설치하고, 1,000 mm 간격으로 하중을 균등 분포시키는 조건입니다. |
| 수평 설치 (Flat Mounting) | 하중 약 60-80% 감소 | 실사용 가능 하중을 정격의 약 20-40% 수준으로 낮춰 검토하고, 하부·바닥 장착 시 강성 높은 L 브래킷 사용을 권장합니다. |
| 고온 / 극저온 환경 | 항복강도 저감 반영 필요 | 고온에서는 재료 항복강도가 낮아지므로 허용 하중을 추가로 낮춰 검토하고, 적정 그리스를 선정해야 합니다. |
※ 슬라이드 처짐은 완전 하중 또는 그에 근접한 작동 조건에서 닫힌 길이의 최대 2% 수준으로 산정됩니다.
슈퍼 확장 특성상 인출 길이가 길어 처짐이 커질 수 있으므로, 정확한 계산이나 초광폭 적용 시 OEM용 FEA 하중 해석을 기술지원팀에 요청하실 수 있습니다.
재질 및 표면처리
| 빔(Beams) | Stainless 316L (1.4404), 정밀 밀링 가공 |
|---|---|
| 볼 케이지 | Stainless 316L (1.4404) |
| 볼 베어링 | Stainless 316L (1.4404) |
| 엔드 볼트 | Stainless A2 304 (1.4301) |
| 표면 보호 | Polished (폴리시 마감) |
| 사용 온도 | 극저온(Cryogenic) ~ 약 800°C (적정 윤활 및 항복강도 저감 고려) |
| 윤활 | 리튬계 EP3 그리스 기본 적용, 고온·저온용 특수 그리스 요청 가능 |
선정 포인트
- 필요 스트로크: SDDTS는 D ≈ 2L이므로 필요한 인출 거리의 절반 정도 레일 길이로 검토할 수 있습니다.
- 설계 하중: 적재물 중량, 프레임 중량, 작업 중 추가 하중을 합산해 검토해야 합니다.
- 온도 조건: 고온·극저온 환경에서는 항복강도 저감과 적정 그리스 선정을 반드시 확인해야 합니다.
- 설치 방향: 직립 설치와 수평 설치의 허용 하중 차이가 크므로 반드시 확인해야 합니다.
- 처짐 검토: 긴 인출 길이로 인한 처짐과 흔들림을 사전에 검토해야 합니다.
- 설치 공간: 40/48 ~ 90/72급 단면 차이를 확인하여 주변 프레임과 간섭 여부를 검토해야 합니다.
- 프레임 강성: 긴 스트로크 특성상 고정 프레임 강성이 성능에 크게 영향을 줍니다.
- 장착 브래킷: 하부·바닥 장착 시 강성 높은 L 브래킷 사용이 권장됩니다.
- 사용 환경: 해양, 염분, 습기, 세척수, 위생, 고온, 분진 조건을 함께 검토해야 합니다.
SDDTS 적용이 적합한 경우
- 짧은 설치 공간에서 매우 긴 스트로크(약 2배)가 필요한 경우
- 고온로·건조로·오븐 등 고온 환경에 적용하는 경우
- 저온 챔버·냉동 설비 등 극저온 환경에 적용하는 경우
- 식품·제약·위생 설비처럼 세척과 내식·청결 관리가 중요한 경우
- 해양·선박 등 염분·습기 환경에 적용하는 경우
- 일반 탄소강 슬라이드로는 부식·온도 조건을 만족하기 어려운 경우
제품군 비교
| 모델 | 확장 방식 | 재질 | 추천 용도 |
|---|---|---|---|
| SDDTS | 슈퍼 확장형 (D ≈ 2L) | 316L 스테인리스 전체 | 고온·극저온, 위생·해양, 긴 스트로크 인출 |
| NDOWSB | 완전 확장형 (양방향) | 탄소강 C45E+C (스테인리스 옵션) | 양방향 인출 고하중 트레이 |
| NDOWS | 완전 확장형 (단방향) | 탄소강 C45E+C | 고하중 장비 트레이, 유지보수 프레임 |
| OWS / SOWS | 부분 확장형 | 탄소강 / 스테인리스 | 전체 확장이 필요 없는 장비 트레이 |
문의 시 확인 정보
SDDTS 선정 문의 시 아래 정보를 함께 전달해 주시면 더 정확한 모델 검토가 가능합니다.
- 필요 스트로크: 실제로 인출되어야 하는 거리 (SDDTS는 D ≈ 2L 기준)
- 설치 공간: 사용 가능한 레일 길이 및 단면 공간
- 하중 조건: 적재물 무게, 프레임 무게, 총 하중
- 온도 조건: 사용 온도(고온/극저온), 최고·최저 온도
- 설치 방향: 직립 설치, 수평 설치, 하부·바닥 장착 여부
- 옵션 요구사항: V-channel(V), 카운터싱크(F/FF) 등
- 사용 환경: 해양, 염분, 습기, 세척수, 위생, 분진, 진동 여부
- 간섭 여부: 주변 프레임, 커버, 배선, 장비와의 간섭 가능성
- 고정 방식: 볼트 체결 위치, 브래킷 사용 여부, 체결면 구조
- 도면 또는 사진: 장비 도면, 설치 공간 사진, 간단한 스케치
