FEDS · PARTIAL EXTENSION TELESCOPIC SLIDE

OWS 부분 확장형 텔레스코픽 레일

50% Partial Extension · Steel C45E+C · Heavy Duty · Ball Bearing Slide

확장 방식

약 50% 부분 확장

재질

Steel C45E+C

최대 하중

최대 1,600 kg/pair*

구조

정밀 볼 베어링

제품 개요

OWS는 설치 길이 대비 약 50%의 스트로크를 제공하는 단방향 부분 확장형 텔레스코픽 레일입니다. Cold Drawn Carbon Steel C45E+C 레일과 정밀 가공된 볼 레이스웨이 구조를 기반으로 제한된 공간에서 높은 하중과 안정적인 슬라이딩 성능이 필요한 산업용 장비에 적합합니다.

전체 인출이 필요하지 않은 점검 트레이, 배터리 박스, 전장 박스, 산업용 서랍, 유지보수 프레임 및 차량 탑재 장비 등에 적용하기 좋으며, 완전 확장형보다 짧은 스트로크와 높은 구조 강성이 우선되는 경우 검토할 수 있습니다.

주요 특징

50% Partial Extension

설치 길이의 약 절반 수준까지 인출되는 부분 확장 구조입니다.

고강성 Steel Rail

C45E+C 냉간 인발 탄소강 레일을 사용해 중하중 구조에 적합합니다.

정밀 Ball Raceway

정밀 가공된 레이스웨이와 볼 베어링으로 부드럽고 안정적인 이동을 제공합니다.

Shock & Vibration 대응

닫힌 상태에서 충격과 진동에 대한 저항성이 요구되는 차량 및 산업 장비에 적용할 수 있습니다.

폭넓은 Size 구성

OWS3011부터 OWS10026까지 설치 공간과 하중 조건에 따라 선정할 수 있습니다.

다양한 Option

경화 레이스웨이, 카운터싱크, 스테인리스 볼·케이지·스토퍼 등의 옵션을 검토할 수 있습니다.

제품 분류

제품군	텔레스코픽 레일 / 슬라이드 레일
Model	OWS
Catalog 표기	Partial Extension : OWS Type
확장 방향	단방향
확장 비율	설치 길이 대비 약 50%
Rail 재질	Cold Drawn Carbon Steel C45E+C
구조	C-Section Steel Rail / Ball Bearing Slide

상세 규격

Model	중량	제작 길이 L	Stroke D	하중 범위	최대 하중	재질
OWS3011	2.1 kg/m	200-1000 mm	100-500 mm	90-280 kg/pair	280 kg/pair	C45E+C
OWS4011	3.2 kg/m	200-1200 mm	100-600 mm	90-270 kg/pair	270 kg/pair	C45E+C
OWS4013	3.4 kg/m	200-1200 mm	100-600 mm	길이별 상이	280 kg/pair	C45E+C
OWS4016	4.0 kg/m	200-1200 mm	100-600 mm	길이별 상이	360 kg/pair	C45E+C
OWS5017	5.3 kg/m	300-1500 mm	150-750 mm	길이별 상이	485 kg/pair	C45E+C
OWS6017	7.6 kg/m	300-1500 mm	150-750 mm	길이별 상이	750 kg/pair	C45E+C
OWS7021	9.2 kg/m	400-2000 mm	200-1000 mm	길이별 상이	1060 kg/pair	C45E+C
OWS8020	10.4 kg/m	400-2000 mm	200-1000 mm	길이별 상이	1210 kg/pair	C45E+C
OWS9023	13.2 kg/m	500-2000 mm	250-1000 mm	길이별 상이	1600 kg/pair	C45E+C
OWS10026	16.75 kg/m	500-2000 mm	250-1000 mm	길이별 상이	1600 kg/pair	C45E+C

※ 하중 값은 레일 1쌍, 수직(Upright) 설치, 완전 확장 상태, 균등 하중 분포를 기준으로 검토해야 합니다. 실제 적용 시 길이, 스트로크, 무게중심, 프레임 강성, 체결 방식 및 충격 조건에 따라 허용 하중이 달라질 수 있습니다.

재질 및 구조 사양

구분	사양	설명
Rail	Cold Drawn Carbon Steel C45E+C	정밀 가공 레이스웨이를 갖는 냉간 인발 탄소강
Ball Bearing	C85 / G100, DIN 5401	정밀 볼 베어링
Ball Cage	Zinc-plated Sheet Steel	아연도금 강판 케이지
End Bolt	Steel ASTM A307	스토퍼 및 체결 구성품
Surface	Electrolytic Alkaline Zinc Coating	일반 산업 환경용 내식 표면처리
Coating	10-12 μm	DIN EN ISO 9227 염수분무 시험 기준

설치 방향별 하중 검토

수직 Upright 설치

카탈로그 정격 하중은 레일 1쌍을 주축 방향으로 수직 설치하고 하중을 균등 분포한 조건을 기준으로 합니다.

수평 Flat 설치

수평 설치 시 하중 용량을 약 60~80% 낮춰 검토하고 처짐 증가를 함께 고려해야 합니다.

편하중 · 충격하중

외팔보, 차량, 진동 장비에서는 kg 하중만 보지 말고 모멘트와 추가 안전율을 함께 적용해야 합니다.

옵션 사양

Code	Option	적용 내용
H	Hardened Raceways	레이스웨이 경화 · 내마모성 및 수명 향상
V	V-shaped Channel	V형 채널 특수 구조
F	One Outer Beam Countersunk	한쪽 외측 레일 카운터싱크
FF	Both Outer Beams Countersunk	양쪽 외측 레일 카운터싱크
SB	Stainless Steel Ball Bearings	스테인리스 볼 베어링
SC	Stainless Steel Ball Cages	스테인리스 볼 케이지
SA	Stainless Steel Stopping Pins and Bolts	스테인리스 스토핑 핀 및 볼트

주요 적용 분야

산업용 서랍

점검 트레이

배터리 박스

전장 · 제어 박스

자동화 설비

차량 탑재 장비

유지보수 Frame

중량물 Sliding Unit

텔레스코픽 레일 제품군 비교

Type	확장 방식	확장 비율	추천 용도
OWS	단방향 부분 확장	약 50%	일부 접근만 필요한 트레이 · 프레임
OWST	양방향 부분 확장	각 방향 약 50%	전·후방 일부 접근 구조
DTS / TSR	단방향 완전 확장	약 100%	장비 전체 접근이 필요한 구조
DDTS	Super Extension	약 200%	레일 길이보다 긴 장거리 확장
DTSB / TSRT	양방향 완전 확장	각 방향 약 100%	양쪽 방향 전체 접근 구조

선정 시 확인 사항

필요 레일 길이 · 필요 스트로크 · 총 하중 · 설치 방향 · 무게 중심 · 확장 상태 작업 위치 · 프레임 강성 · 체결면 구조 · 주변 부품 간섭 · 진동 및 충격 · 사용 환경 · 옵션 사양을 함께 검토해야 합니다. 장비 도면 또는 설치 공간 사진을 함께 보내주시면 선정에 도움이 됩니다.

하중 선정 시 주의

OWS의 정격 하중은 단순한 적재 중량만을 의미하지 않습니다. 특히 수평 설치, 긴 스트로크, 외팔보, 편하중, 차량 진동 및 충격이 있는 경우에는 정격 하중보다 충분한 여유를 두고 처짐과 모멘트 하중을 함께 검토해야 합니다.

제품 상담 안내

OWS 선정 시 레일 길이, 스트로크, 적재 하중, 설치 방향, 프레임 구조 및 사용 환경을 알려주시면 보다 정확한 모델 검토가 가능합니다. 자세한 상담은 문의하기 페이지 또는 대표전화 051-311-7017로 요청해 주세요.

자료 다운로드

OWS 상세 치수, 길이별 하중 및 옵션 사양은 제품 카탈로그를 확인해 주세요.

제품 카탈로그 다운로드 제품 선정 문의

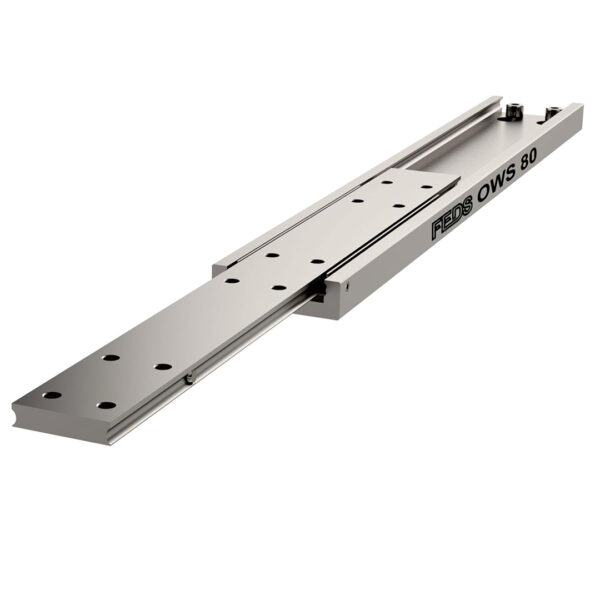

01: OWS 한 방향 부분 확장형
