CORROSION RESISTANT SCREW JACK · STAINLESS OPTION
INKOMA / ALBERT SGT SERIES
산업용 대하중 스크류 잭 · 5~1000 kN · GO / GU / LO / LU · Inox / VA 내식(스테인레스) 특수 사양
11 Standard Sizes
Trapezoidal / Ball Screw

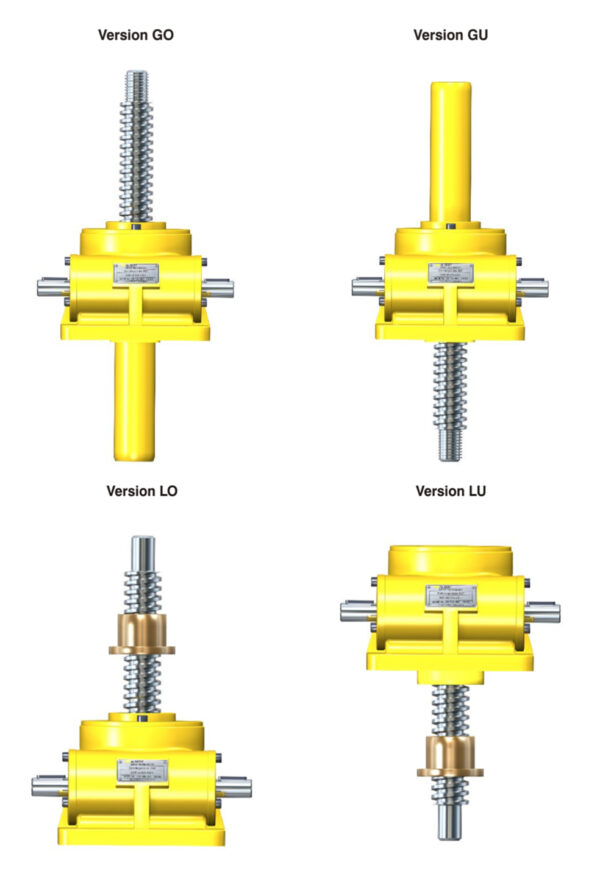

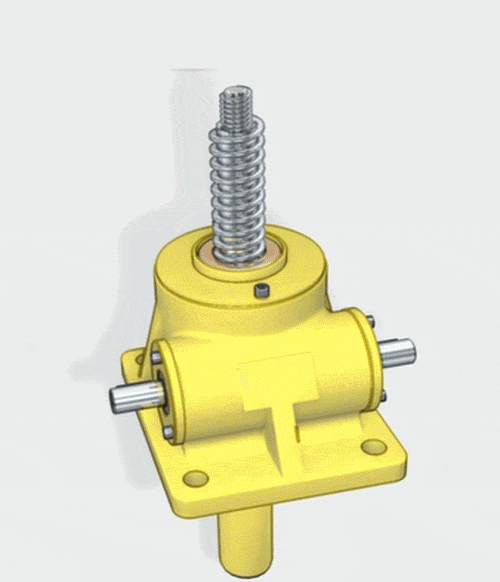

GO / GU / LO / LU
Inox / VA Corrosion Resistant Housing
WHY STAINLESS · 스테인레스 사양이 필요한 이유
부식 환경에 강한 ALBERT SGT 스테인레스(Inox / VA) 사양
ALBERT SGT 카탈로그의 Gear Housing Material Selection Table에는 Inox / VA (Corrosion Resistant Version)가 정식 하우징 옵션으로 수록되어 있습니다. 또한 카탈로그의 다수 액세서리 항목에는 “Special materials such as those to resist rust and acid are available — please enquire.”가 반복적으로 명시되어, 부품 단위까지 내식·내산 특수재질 대응이 가능합니다.
습기·결로·세척수·물 튀김·대기 부식이 있는 설비에서 스테인레스 사양은 내식성·외관 유지·청결 관리·유지보수 부담 절감에 유리합니다. 표준 강재 대비 확실한 차별점을 제공하는 고부가 판매 사양입니다.
✔ 하우징 (근거 명확)
Inox / VA 내식 하우징이 카탈로그 재질표에 정식 옵션으로 수록
✔ 피벗포크(SG) (근거 명확)
SG 하우징은 “주강·회주철·알루미늄 주물 또는 스테인레스 스틸” 명시
✔ 액세서리 다수 (문의 대응)
SE·VK·SK·GKA·GA·KP·SNH 등 내식·내산 특수재질 “please enquire”
※ 정직한 안내: SGT 카탈로그에는 Inox / VA의 정확한 합금 번호(SUS304 / SUS316L 등)가 표기되어 있지 않습니다. 특정 강종·위생 등급이 필요한 프로젝트는 주문 전 제조사 확인이 필요합니다.

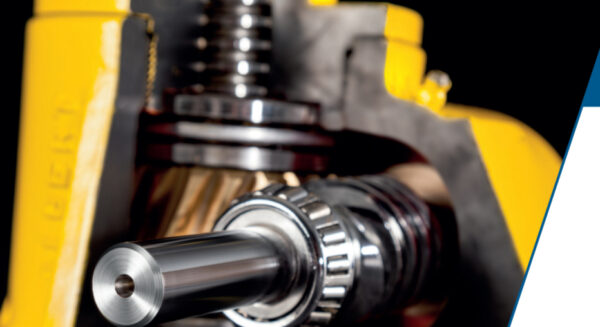

제품 개요

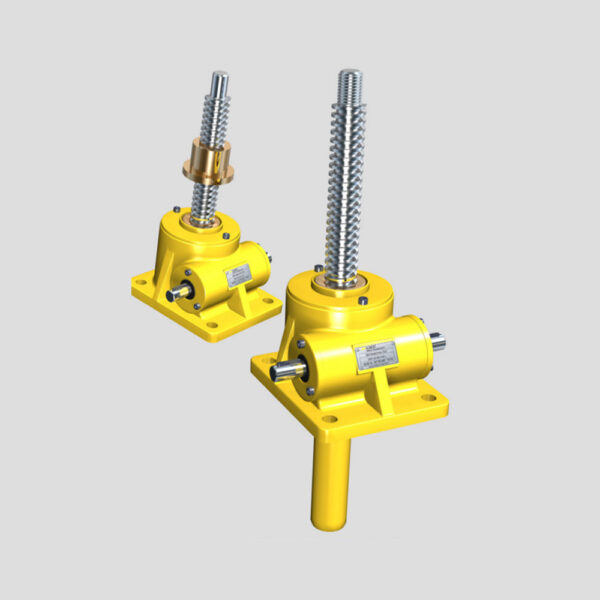

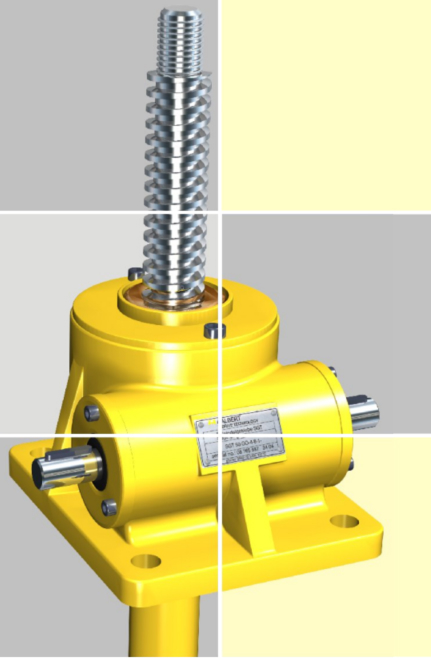

INKOMA / ALBERT SGT Series는 회전운동을 직선 승강운동으로 변환하는 산업용 전기기계식 스크류 잭입니다. 11개 표준 사이즈로 5 kN ~ 1000 kN까지 구성되며, 더 높은 하중과 특수 사양은 협의할 수 있습니다. 스핀들은 최대 약 10 m 길이, 표준 스트로크 속도는 최대 약 0.05 m/s이며, 그 이상은 별도 검토 대상입니다.
전기·유압·공압·수동 입력이 가능하고, 다수의 잭을 기계적으로 연결해 동기 승강 시스템을 구성할 수 있습니다. 사다리꼴 스핀들은 조건에 따라 자체 잠김 특성을 활용할 수 있으며, 볼스크류 또는 자체 잠김이 충분치 않은 조건에서는 브레이크 모터와 낙하 방지 장치를 검토해야 합니다.
스테인레스·내식 사양 적용 범위
중요: Inox / VA는 하우징 소재 옵션입니다. 스크류 잭 전체가 자동으로 스테인레스가 되는 것은 아니며, 내식 성능을 확보하려면 외부 노출부와 동력전달부까지 사용 환경에 맞게 지정해야 합니다.
| 구성품 (형번) | 카탈로그 표준 재질 | 스테인레스 / 내식 대응 | 주문 전 확인 사항 |
|---|---|---|---|
| 기어 하우징 | Al / GG / St / GS / GGG | Inox / VA 옵션 (근거 명확) | 사이즈별 적용 여부, 정확한 합금 등급, 표면처리, 납기·가격 |
| 피벗포크 (SG) | 주강 / 회주철 / 알루미늄 주물 | 스테인레스 스틸 명시 (근거 명확) | 치수 및 하중 조건은 “on request” |
| 사다리꼴 스핀들 | 열처리강 (drawn / peeled, h11) | 특수재질 협의 | 부식·나사면 마모·허용하중·마찰 특성 검토 |
| 안전너트 (LFM / LFM-S) | CuZn 황동 / Bz 청동 | 표준은 스테인레스 아님 · 내식/내산 특수재질 문의 | 플랫폼(EN 1570)·무대(BGV C1)는 하중너트와 동일 재질 규정 |
| 너트류 (FMA / TMA) | CuZn 황동 / Bz 청동 | 표준은 스테인레스 아님 · 별도 협의 | 나사 규격(Tr) 및 재질코드 지정 |
| 클레비스·회전방지·피벗·베이스 (SE / VK / SK / GKA) | Steel 등 | 내식·내산 특수재질 “please enquire” | 하중 방향·측하중 조건 확인 |
| 동력전달 (GA / X-GA / GZA / X-GZA / KP / SNH) | Steel / GG / Al / GS / GGG / Sint | 내식·내산 특수재질 “please enquire” | KP 사용온도 -40℃~+100℃, 씰·윤활 확인 |
| 보호장치 (FBA 벨로우즈 / SFA 슬리브) | 재질코드 1~6 (환경별) | 환경별 재질 선택 | 재질별 온도 상이(아래 표), 세척수 침투 방지 구조 |
기어 하우징 소재 선택표
| 소재 코드 | 카탈로그 설명 | 대표 특성 | 적용 방향 |
|---|---|---|---|
| Al | Aluminium | 경량·가공성, 소형 장치 | 중량 절감 설비 |
| GG | Grey Cast Iron | 진동 감쇠·압축 강성 | 표준 산업 환경 |
| Inox / VA | Corrosion Resistant Version | 내식성·외관 유지성 향상 | 습기·세척·부식 우려 환경 |
| St | St 52 | 고강도·용접 구조 | 고강성 특수 구조 |
| GS | Cast Steel | 강도·충격 저항 | 대하중·충격 조건 |
| GGG | SG Iron | 연성·인성 높은 구상흑연주철 | 고하중·피로 조건 |
※ 소재 선택 가능 여부는 SGT 사이즈별로 표준/옵션/불가로 다를 수 있습니다. 정확한 선택표와 납기는 견적 시 확인하십시오.
사다리꼴 스핀들 기본 사양표
| 모델 | 초기 선정하중 | 약 tonf | 이송량 N / L (mm) | 감속비 N / L | 표준 스핀들 | Inox / VA 하우징 |
|---|---|---|---|---|---|---|
| SGT 5 | 5 kN | 약 0.51 | 0.60 / 0.25 | 10 / 24 | Tr 20×6 | 사이즈별 확인 |
| SGT 20 | 20 kN | 약 2.04 | 1.00 / 0.25 | 6 / 24 | Tr 26×6 | 가능 여부 확인 |
| SGT 30 | 30 kN | 약 3.06 | 1.00 / 0.25 | 6 / 24 | Tr 30×6 | 가능 여부 확인 |
| SGT 50 | 50 kN | 약 5.10 | 1.17 / 0.29 | 6 / 24 | Tr 40×7 | 가능 여부 확인 |
| SGT 150 | 150 kN | 약 15.3 | 1.50 / 0.50 | 8 / 24 | Tr 60×12 | 가능 여부 확인 |
| SGT 200 | 200 kN | 약 20.4 | 1.50 / 0.50 | 8 / 24 | Tr 65×12 | 가능 여부 확인 |
| SGT 300 | 300 kN | 약 30.6 | 1.50 / 0.50 | 10.66 / 32 | Tr 90×16 | 가능 여부 확인 |
| SGT 350 | 350 kN | 약 35.7 | 1.50 / 0.50 | 10.66 / 32 | Tr 100×16 | 가능 여부 확인 |
| SGT 500 | 500 kN | 약 51.0 | 1.50 / 0.50 | 10.66 / 32 | Tr 120×16 | 가능 여부 확인 |
| SGT 750 | 750 kN | 약 76.5 | 1.50 / 0.50 | 10.66 / 32 | Tr 140×16 | 가능 여부 확인 |
| SGT 1000 | 1000 kN | 약 102.0 | 1.67 / 0.56 | 12 / 36 | Tr 160×20 | 가능 여부 확인 |
※ 표의 하중은 초기 모델 선정용 기준입니다. 실제 허용 하중은 버전·설치 방향·스트로크·좌굴·속도·사용률·충격·측하중·가이드 조건에 따라 달라집니다.

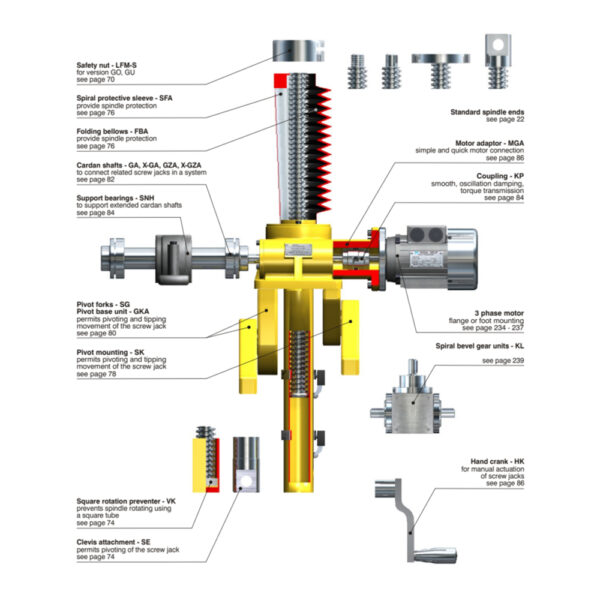

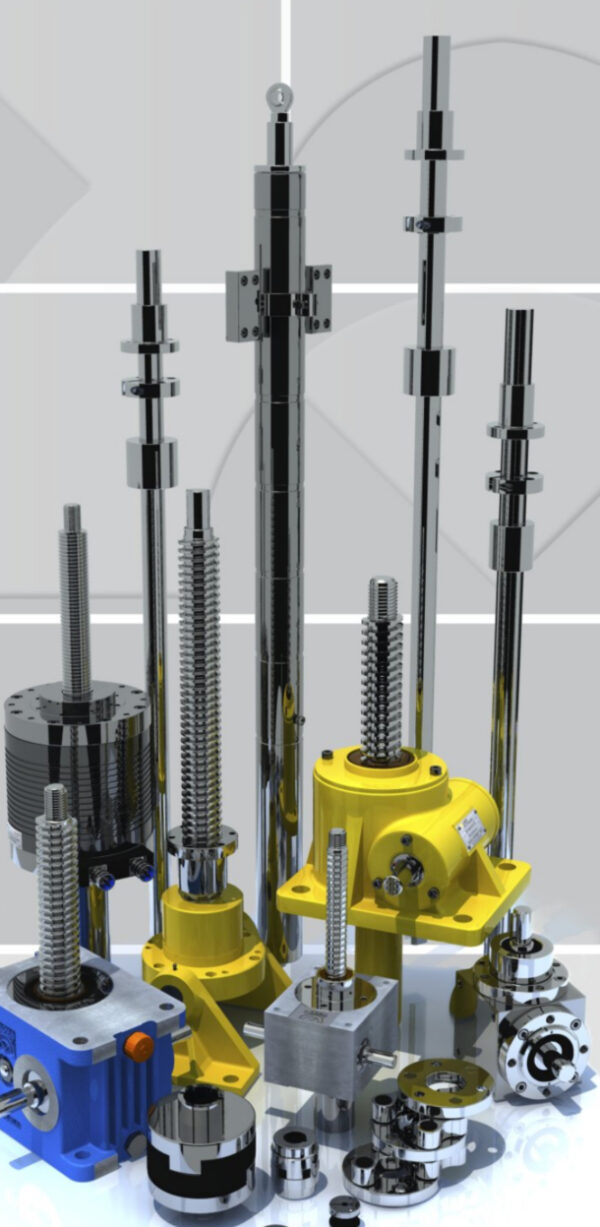

주요 액세서리 (형번 · 재질 · 스테인레스 대응)
| 형번 | 명칭 / 기능 | 표준 재질 | 스테인레스 / 내식 |
|---|---|---|---|
| LFM / LFM-S | 안전너트 (LO·LU / GO·GU) · 마모 감시 | CuZn 황동 / Bz 청동 | 내식/내산 특수재질 문의 |
| FMA / TMA | 사다리꼴 플랜지너트 / 스핀들너트 | CuZn 황동 / Bz 청동 | 별도 협의 |
| FBA / SFA | 폴딩 벨로우즈 / 스파이럴 보호슬리브 | 재질코드 1~6 (환경별) | 환경별 재질 선택 |
| VK | 각형 회전방지구 | Steel 등 | 내식/내산 특수재질 가능 |
| SE | 클레비스(아이) 어태치먼트 | Steel 등 | 내식/내산 특수재질 가능 |
| SK / GKA | 피벗 마운팅 / 피벗 베이스 유닛 | Steel | 내식/내산 특수재질 가능 |
| SG | 피벗 포크 (트러니언 하우징) | 주강 / 회주철 / Al 주물 | 스테인레스 스틸 명시 |
| GA / X-GA / GZA / X-GZA | 카단축 (비센터/센터, 고무/플라스틱) | Steel (튜브) | 내식/내산 특수재질 가능 |
| KP | 플렉시블 커플링 (-40~+100℃) | Sint / GG / Al / GS / St / GGG | 내식/내산 특수재질 가능 |
| SNH | 지지 베어링 (DIN 736) | 표준 | 내식/내산 특수재질 가능 |
※ 모터 어댑터 · 핸드 크랭크 · 베벨기어(KL) 등은 별도 카탈로그를 근거로 형번을 확정하십시오. 본 표는 “Accessories for SGT” 카탈로그 근거 항목만 수록했습니다.
보호 벨로우즈(FBA) 재질코드별 사용온도
| 재질코드 | 재질 | 사용온도 | 적용 |
|---|---|---|---|
| 1 | 직물 폴리에스터(코팅) | -15℃ ~ +70℃ | 양산 표준 |
| 2 | 연질 PVC | -20℃ ~ +70℃ | 표준 |
| 3 | 열가소성 | 0℃ ~ +60℃ | 일반 |
| 4 | CSM 고무 | -20℃ ~ +120℃ | 내화학 |
| 5 | CR 고무 | -20℃ ~ +100℃ | 고내구 |
| 6 | 탄소섬유-알루미늄 코팅 | 최대 +200℃ | 고온 |
※ 스크류 잭 본체(기어박스)의 특수 사양 사용온도 범위는 별도이며(고온·저온 특수 사양은 협의), 부속품은 위 재질별 온도를 따릅니다.
스테인레스 사양 적용 분야
식품·포장·충진 설비
청결 관리·세척이 필요한 높이 조절, 리프팅, 위치 결정 장치
물·수처리·습식 설비
습기·결로·물 튀김 환경의 게이트, 밸브, 커버, 조절 장치
조선·외부 노출 설비
카탈로그 적용 예시에 선박·외부 노출 장비 포함(염분은 별도 검토)
※ 카탈로그 명시 예시: 제지, 용접 지그, 조선·외부, 무대 장비 등. 반도체·클린룸 등은 일반 제안 항목으로, 윤활제·발진·표면처리를 별도 검토하십시오.
스테인레스 견적 시 필요 정보
| 항목 | 확인 내용 |
|---|---|
| 하중 | 총 하중, 잭 1대당 하중, 압축/인장, 동/정하중 |
| 스트로크·속도·사용률 | 승강 거리, 희망 속도, 사이클 타임, 시간당 운전 횟수 |
| 설치·구동 | GO/GU/LO/LU, 방향, 다축 동기, 모터/유압/공압/수동 |
| 스테인레스 요구 범위 | 하우징(Inox/VA), 스핀들, 너트, 볼트, 샤프트, 액세서리 및 정확한 합금 등급(SUS304/316L 등) |
| 환경 조건 | 습기·세척수·약품·염분·온도·분진, 식품용 윤활 여부 |
선정 시 주의사항
- 카탈로그 최대 하중은 초기 선정 기준이며 실제 허용 하중은 운전 조건·버전에 따라 달라집니다.
- 긴 스핀들을 압축하중으로 사용하는 경우 좌굴 검토가 필수입니다.
- LO/LU 회전 스핀들형은 임계 회전수와 스핀들 지지 조건을 검토해야 합니다.
- 볼스크류·자체 잠김이 충분치 않은 사양은 브레이크 모터·낙하 방지 구조가 필요합니다.
- Inox/VA는 내식 하우징 옵션이며, 특정 SUS 등급 또는 제품 전체 스테인레스를 자동으로 의미하지 않습니다.
- 안전너트·너트류(LFM/LFM-S/FMA/TMA)의 표준 재질은 황동/청동이며, 스테인레스가 아닙니다. 필요 시 특수재질을 별도 요청하십시오.
- 식품·제약·해양·화학 환경에서는 정확한 재질, 윤활제, 씰링, 표면 마감, 세척 조건을 반드시 확인하십시오.
자료 다운로드 및 스테인레스 사양 상담
ALBERT SGT 스크류 잭 카탈로그, 도면, 모델 선정 및 Inox/VA 내식·스테인레스 특수 사양 상담은 SR TECH로 문의해 주십시오.
본 페이지 수치는 ALBERT SGT 및 “Accessories for SGT” 카탈로그를 근거로 정리한 초기 선정 정보이며, 최종 제작 사양(특히 정확한 스테인레스 합금 등급)은 제조사 기술 검토 후 확정됩니다.
