재질별 분류 개요

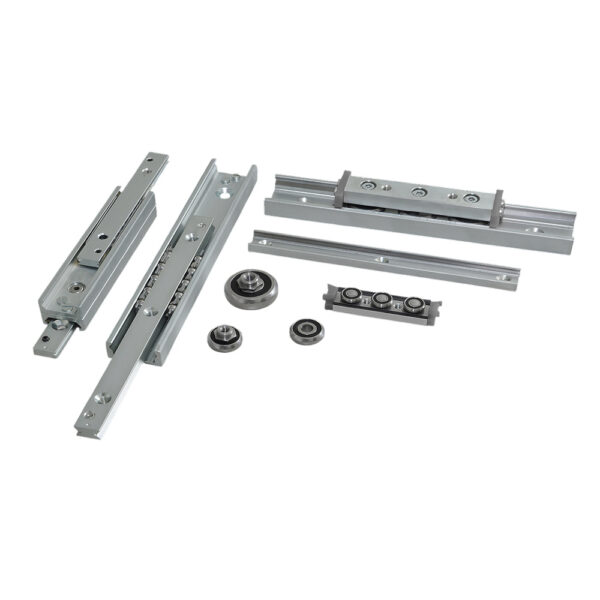

SLIDE WAY 시리즈는 사용 환경과 하중 조건에 따라 스틸(베어링강/탄소강), 알루미늄(6061·6063), 스테인리스(304·316L) 세 가지 재질 계열로 나뉩니다. 각 재질은 다시 볼 슬라이드(신축 레일), 판식 레일, E형 레일, 휠식 레일 등 구조별로 세분화됩니다. 아래에서 재질별 특성과 해당 시리즈를 확인하실 수 있습니다.

① STEEL · 스틸 계열

베어링강·탄소강 기반의 고하중·고내구 계열입니다. 홈 부위를 담금질 경화(淬火)하여 고빈도·고속·고하중 환경에 적합하며, 물류창고, 궤도교통, 자동화 설비, 항공우주 등에 사용됩니다. 아연도금 표면처리, 사용 온도 -40~120℃.

■ 베어링강 볼 신축 레일 (SWT / SWD / SWE / SWG / SWS / SWL / SWR)

※ 각 시리즈는 길이(L) 130~1,970mm, 홀 타입 01(나사)·02(통공)·03(혼합) 선택 가능. 상세 하중은 길이별로 상이하므로 문의 바랍니다.

■ 탄소강 판식 레일 (SW-□□C 시리즈)

고강성·중하중·유지보수 용이. 공작기계·중장비, 물류창고, 자동화 라인에 적용. 폭 30~150mm.

※ □□ = 폭(35·40·50·60·70·80·90·100·110·120·150). 최대 하중 약 60~2,410 kgf/쌍(길이별 상이).

■ 스틸(SPCC) E형 판식 레일 (SW-5106 / 5107 / 5301 / 5303 / 7601 / 7602 / 7501 / 7502)

중하중·양방향 안내·전도 방지용. 자동화 라인, 목공/금속가공, 의료장비, 물류. 일반형·분리형·잠금형·초장행정 등 선택.

② ALUMINUM · 알루미늄 계열

경량화·내식·저마찰이 핵심 강점입니다. 자동화 설비, 의료기기, 식품/포장기계, 전자/반도체 설비, 사무가구, 경공업 기계에 적합. 사용 온도 -40~65℃.

■ 강+알루미늄 신축 레일 (SW-70A / 90A / 120A)

※ 의료 쉘터, 군용/특수 차량, 차량 발전기, 궤도교통, 항공, 석유, 태양광, 드론 쉘터, 구조/소방차, 캠핑카 등에 적합.

■ 알루미늄 판식 레일 (SW-□□A 시리즈)

6061/6063 알루미늄, 아노다이징 처리. 폭 30~150mm, 부분(A)·완전(B)·중하중(C) 확장. 최대 약 1,200 kgf/쌍.

③ STAINLESS · 스테인리스 계열

내부식·고정밀·극한온도 대응이 강점입니다. 식품·의약, 반도체·정밀전자, 해양·습윤 환경, 고온/저온 설비, 하이엔드 자동화·로봇에 적합. 사용 온도 -40~120℃.

■ 스테인리스 판식 레일 (SW-□□S 시리즈)

※ 최대 약 100~1,850 kgf/쌍(길이별 상이). 316L 전체 제작 옵션 문의 가능.

＋ 공통 · 휠식(롤러) 가이드 레일

고속·고하중·저마찰이 필요한 직선운동용. 산업 자동화, 물류·창고, 궤도교통·특수차량, 항공우주·정밀계측에 적용. DG / HK 시리즈(더블 샤프트 슬라이더, V형 롤러) 및 알루미늄 프로파일 롤러 레일(DG-B02, 랙 구동 옵션 포함).

재질 선택 가이드

자료 다운로드

제품 카탈로그 및 도면 상담은 아래 버튼을 통해 확인하거나 문의하실 수 있습니다.
