원에스티(WON ST)는 리니어모션가이드, 크로스롤러베어링, 볼스플라인, 리니어부싱, 리니어모션샤프트를 생산하는 국내 직동 부품 전문 제조사입니다. 경기도 화성 본사 및 생산공장을 중심으로 판교연구소와 미국·일본·중국·베트남 거점을 운영하고 있습니다.

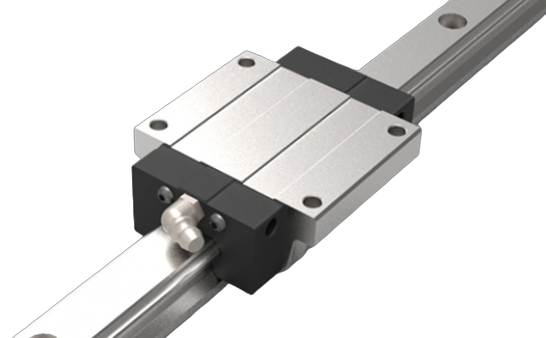

원에스티 LM가이드는 4열 써큘러 정면조합(D/F) 구조와 접촉각 45°의 4방향 등하중 타입으로, 하중 방향에 관계없이 동일한 정격하중을 발휘합니다. 볼 리테이너 방식을 적용한 스페이서 체인 사양(H-S · S-S · HS-S 시리즈)은 볼 간 충돌이 없어 저소음·저진동 구동과 긴 윤활 수명을 구현합니다. ㈜에스알텍은 원에스티 전 시리즈를 공급하며 모델 선정, 레일 가공, 납기 상담을 지원합니다.

원에스티 LM가이드의 특징

시리즈 구성

※ 형식별 사이즈 전개와 치수, 정격하중은 원에스티 종합카탈로그를 기준으로 합니다. 필요 시 해당 페이지 자료를 송부해 드립니다.

LM 가이드 선정 순서

기술자료 ① 정격하중과 수명

부하용량은 기본 정정격하중(C₀)으로 안전계수를 구하고, 수명은 기본 동정격하중(C)으로 계산합니다. LM 가이드의 수명이란 볼과 전동면의 반복응력으로 구름 피로가 축적되어 플레이킹이 발생할 때까지의 총 주행거리를 말합니다.

정적안전계수 (fs)

fs : 정적안전계수 / C₀ : 기본 정정격하중 / M₀ : 정적 허용 모멘트 / P : 계산하중 / M : 계산 모멘트

정격수명 계산식

정격수명(L)은 동일 규격을 동일 조건에서 운동시켰을 때 90%가 플레이킹 없이 도달 가능한 총 주행거리이며, 기본 동정격하중(C)은 정격수명이 50km에 도달하는 하중입니다. 롤러 타입(R 시리즈)은 지수 3 대신 10/3을 적용합니다.

L : 수명(km) / C : 기본 동정격하중(N) / Pm : 평균하중(N) / fC : 접촉계수 / fT : 온도계수 / fH : 경도계수 / fW : 하중계수

Lh : 수명시간(h) / ℓs : 스트로크 길이(mm) / n₁ : 매분 왕복횟수(min⁻¹)

접촉 계수 (fC)

LM 블록을 서로 밀착하여 사용하는 경우, 아래 접촉계수를 기본 정격하중 C, C₀에 곱해야 합니다.

온도 계수 (fT) 와 경도 계수 (fH)

100℃ 이상의 고온이 작용하면 온도계수를 반영해야 하며, 전동면 온도가 상승할수록 fT는 저하합니다. 또한 적정 하중능력을 확보하려면 전동면 경도가 HRC 58~64여야 하며, 경도 저하에 비례해 fH도 낮아집니다.

기술자료 ② 정도 등급

원에스티 LM가이드는 보통급(N), 상급(H), 정밀급(P), 초정밀급(SP), 초초정밀급(UP) 5개 등급으로 제공됩니다. 정도등급이 높을수록 높이·폭 치수의 허용차, 페어 상호차, 주행 평행도가 엄격해집니다.

※ 등급별 치수 허용차와 주행 평행도 수치는 시리즈 및 레일 길이에 따라 다릅니다. 주행 평행도는 레일 길이에 비례하여 증가하므로 장척 레일 적용 시 정도등급 상향을 검토하시기 바랍니다.

기술자료 ③ 예압과 레이디얼 틈새

예압은 강성을 높이는 대신 주행 저항과 발열을 증가시킵니다. 요구 강성, 이송 속도, 모터 용량을 함께 고려해 선정해야 합니다.

※ 예압 기호와 레이디얼 틈새 수치는 시리즈·사이즈별로 규정되어 있습니다. 적용 형번을 알려주시면 해당 사양표를 안내해 드립니다.

옵션 및 방진 사양

설치 및 취급 시 검토사항

적용 분야

견적 및 선정 시 필요한 정보
