CLVC 시리즈 LM 가이드 클램프
노브 타입 CLVC-N / 클램프 레버 타입 CLVC-L
제품 개요
CLVC 시리즈는 LM 가이드 레일에 직접 밀착·고정하여 캐리지 또는 작업 플레이트의 위치를 수동으로 잠그는 클램프입니다. 손잡이 형상에 따라 노브 타입(CLVC-N)과 레버 타입(CLVC-L)으로 구분되며, 바디는 AL6061 경질 흑색 아노다이징 처리로 경량이면서 내마모성이 우수합니다. LM 가이드의 H 높이를 기준으로 형번을 선정하며 THK·SAMICK·PMI·HIWIN·SBC·TBI 등 주요 메이커 레일에 대응합니다.
제품 사진
CLVC-N (노브 타입) / CLVC-L (레버 타입)

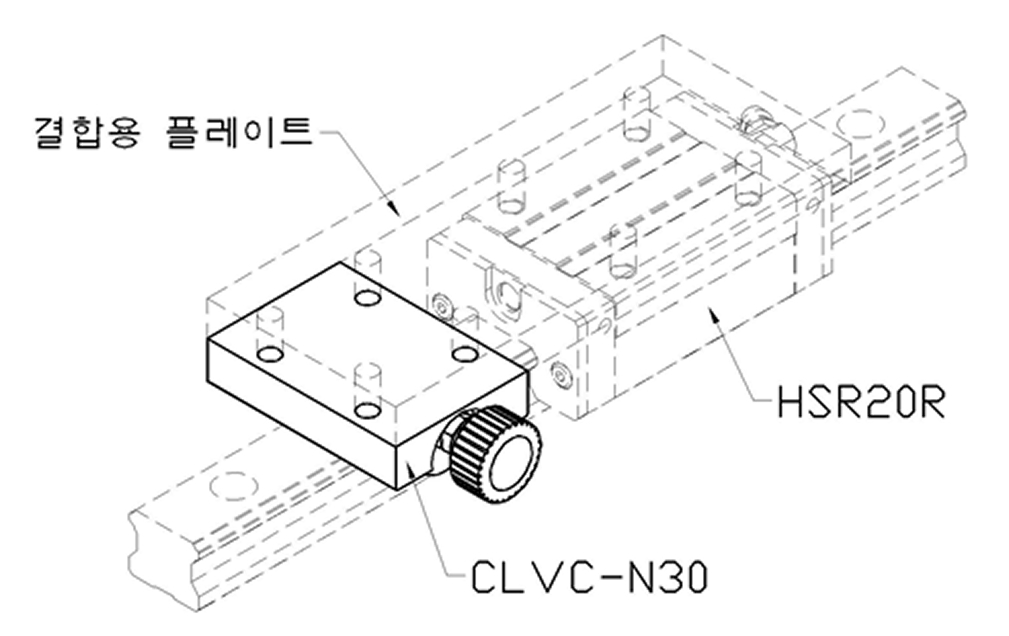

적용 예
LM 레일 + 결합 플레이트 장착 상태
제품 특징
재질 · 후처리 · 주문 표기
| 재질 | AL6061 |
|---|---|
| 후처리 | 경질 + 흑색 아노다이징 |
| 체결 나사 | 4 – M (일반나사) |
| 주문 표기 예 | CLVC-N24 (노브 타입, H24) / CLVC-L24 (레버 타입, H24) |
| 레버 부품 | CLRN-C5 |
※ 형번 뒤 숫자는 H 치수(높이)를 의미합니다.

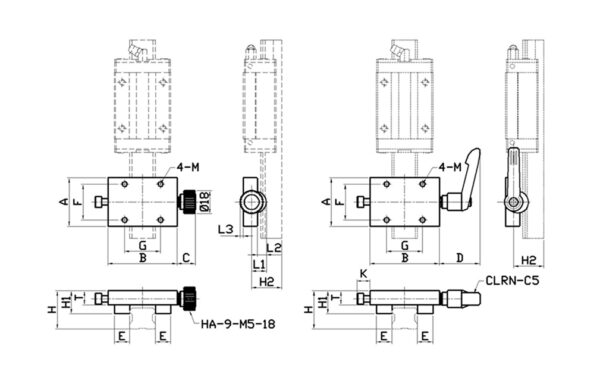

외형 치수도
치수표 (단위 : mm)
| 형식 TYPE | H | A | B | F | G | C N형(노브) |
D L형(레버) |
E | T | K | H1 | H2 | L1 | L2 | L3 | M 일반나사 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CLVC-N CLVC-L |
24 | 32 | 44 | 24 | 24 | 21.5 | 39 | 11 | 10.5 | 11 | 16.5 | 18 | 10.5 | 6 | 3 | M4 |
| 28 | 35 | 50 | 25 | 25 | 21.5 | 39 | 11 | 11.5 | 12 | 17.5 | 21 | 10.5 | 6 | 2 | M5 | |
| 30 | 38 | 54 | 28 | 28 | 21.5 | 39 | 11 | 11 | 13.5 | 18 | 23.6 | 11.5 | 7 | 2.5 | M5 | |
| 33 | 38 | 62 | 26 | 26 | 21.5 | 39 | 10 | 14 | 17 | 20 | 24.6 | 11.5 | 6 | 0.5 | M6 | |
| 36 | 42 | 60 | 30 | 30 | 21.5 | 39 | 11 | 13 | 15.5 | 20 | 27.6 | 11.5 | 7 | 0.5 | M6 | |
| 42 | 46 | 80 | 32 | 32 | 29.5 | 47 | 11 | 18 | 23.5 | 25 | 28.6 | 11.5 | 7 | – | M8 | |
| 60 | 48 | 80 | 36 | 40 | 19.7 | 33.2 | 11 | 18 | 11.4 | 29 | 46.6 | 15.5 | 31 | – | M8 |
※ 모바일에서는 표를 좌우로 밀어서 확인하실 수 있습니다.
사용 가능 LM 가이드 형번 (각종 MAKER)
| H | 적용 LM 가이드 형번 |
|---|---|
| 24 | SR15W, SBI15HL, SBI15FL, SBI20CL |
| 28 | HSR15R, SR20W, SBI15SL |
| 30 | HSR20A, HSR20R, SBI20FL, SBI20SL, SBI25CL |
| 33 | SR25W |
| 36 | HSR25A, SBI25HL |
| 42 | SR30W, SBI25FL, SBI25SL, SBI30FL, SBI30HL |
| 60 | HSR35A, HSR45A, SRG45C, SBI30SL, SBI35FL, SBI35HL, HSR30R |
메이커 호환 및 특기 사항
· CPC 제품은 별도 문의 요청 바랍니다.
· SAMICK = PMI = HIWIN → 동일 사용 가능
· SBC = TBI = WON → 동일 사용 가능
· 35번(레일)은 H 치수 48, 45번(레일)은 H 치수 60을 적용합니다.
· CLVC-L(레버 타입) 및 CLVC-N(노브 타입)방식 40폭 특수 사양은 협의가 필요 합니다.
사용상 주의사항
※ 수직 방향에서의 위치 고정용으로는 사용하지 마십시오.
1. LM 가이드 클램프는 결합용 플레이트에 고정한 후 레일에 장착하여 사용합니다.
2. 연결용(결합용) 플레이트는 자체 제작해 주십시오.
3. LM 가이드의 H 높이와 맞춰 사용하십시오.
4. 형번 표기 예 : CLVC-N24 (노브, H24) / CLVC-L24 (레버, H24) / 레버 부품 CLRN-C5
견적 요청 시 필요 정보
사용 중인 LM 가이드 메이커와 형번, 레일 폭(15·20·25·30·35·45), 블록 H 높이, 필요 타입(노브 CLVC-N / 레버 CLVC-L), 수량, 결합 플레이트 도면 유무, 설치 방향(수평 사용 여부)을 함께 알려주시면 정확한 형번과 납기를 안내해 드립니다.
